Vakuumtisch Fab
Vakuumtisch - Fab
| Größe (Gerät) | 864 x 432 x 432 mm |
| max. Vakuum | -335 mbar |
| Ansaugleistung | 690m³/h |

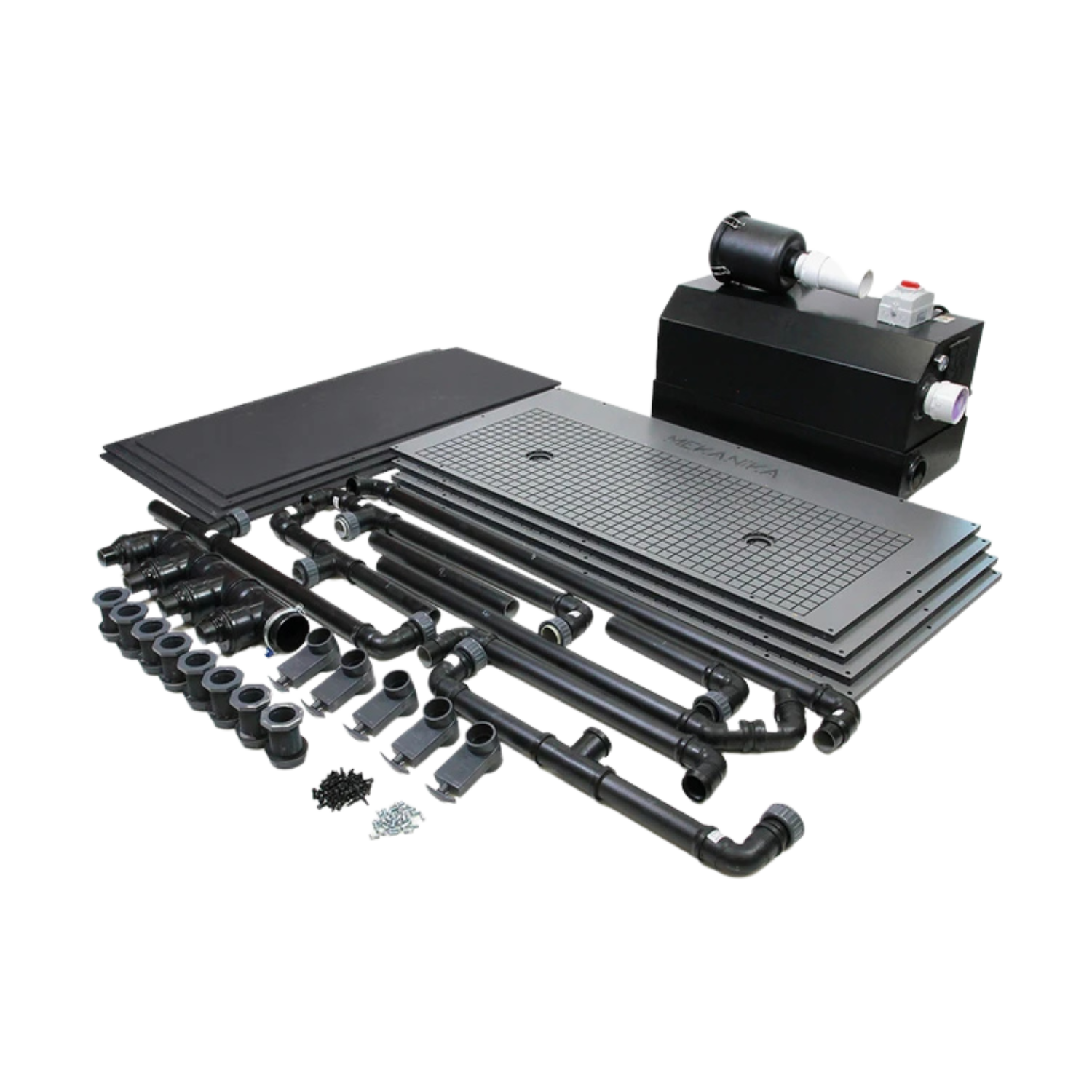

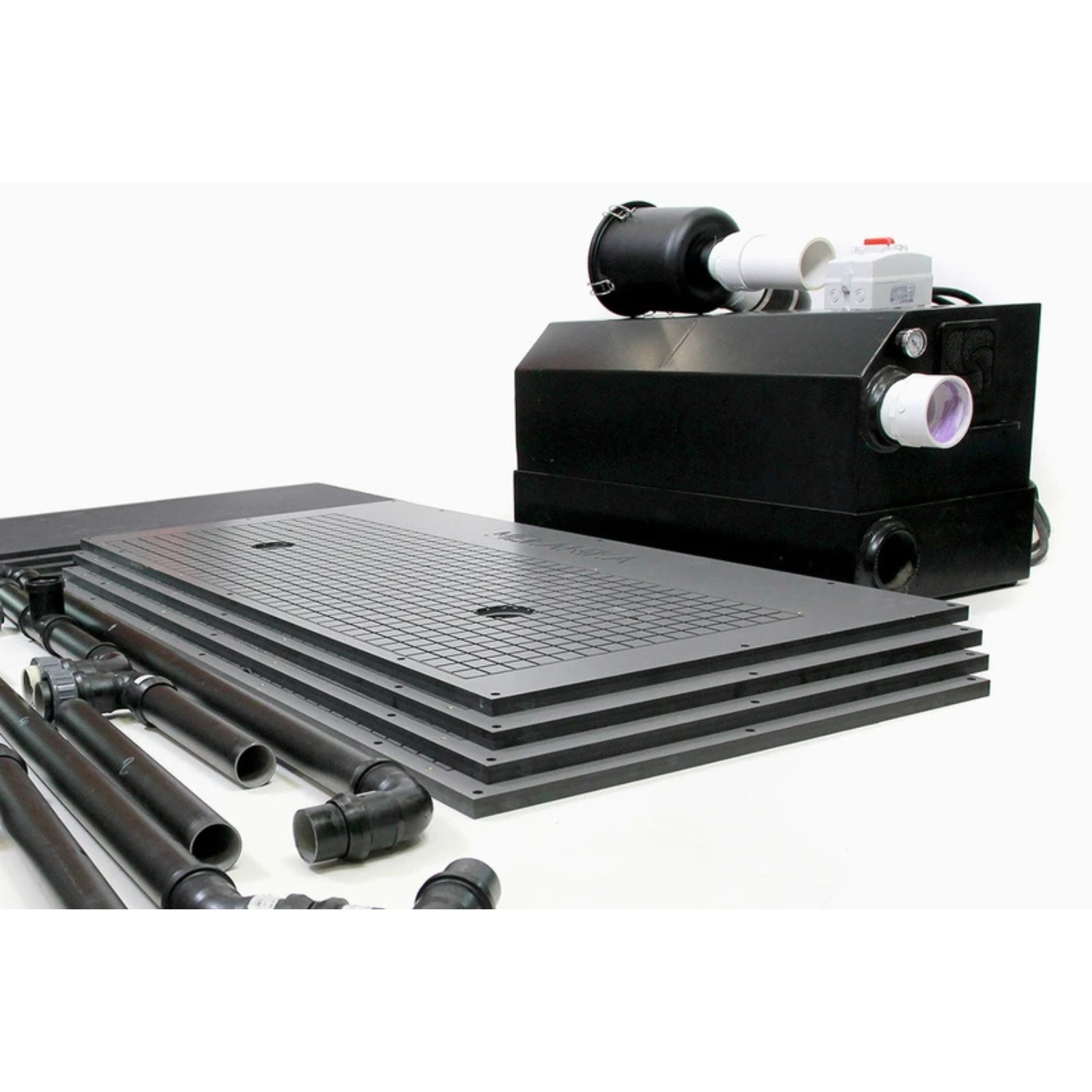

| Verwenden Sie diesen Vakuumtisch, um Ihre Werkstücke schnell und einfach auf Ihrer Fab CNC zu befestigen. Dieser robuste und ergonomische Tisch hilft Ihnen, die Qualität Ihrer Werkstücke zu verbessern und Ihre Arbeitszeit erheblich zu reduzieren. Die Arbeit mit plattenförmigen Materialien wie Sperrholz, MDF oder Kunststoffen kann eine Herausforderung sein, insbesondere wenn es darum geht, sie für die Bearbeitung zu sichern. Herkömmliche Spannmethoden sind oft zeit- und arbeitsaufwändig, aber ein Vakuumtisch bietet eine effizientere Lösung. Vakuumtische bieten eine zuverlässige und vielseitige Möglichkeit, große Materialien zu fixieren, was sie ideal für den Einsatz mit großen CNC-Fräsmaschinen macht. Sie vereinfachen den Einrichtungsprozess, verringern das Risiko von Bewegungen während der Bearbeitung und können eine breite Palette von Materialtypen verarbeiten. Ganz gleich, ob Sie neu in der CNC-Bearbeitung sind oder über jahrelange Erfahrung verfügen, die Verwendung eines Vakuumtisches kann Ihren Arbeitsablauf und die Qualität Ihrer Arbeit verbessern. Kit bestehend aus: einer Hurricane Blackbox-Vakuumpumpe Es enthält alles, was Sie brauchen, um einen voll funktionsfähigen Vakuumtisch aufzubauen. TECHNISCHE DATEN Vakuumtisch - Serie | |
STRUKTUR UND MECHANISCHE ELEMENTE | |

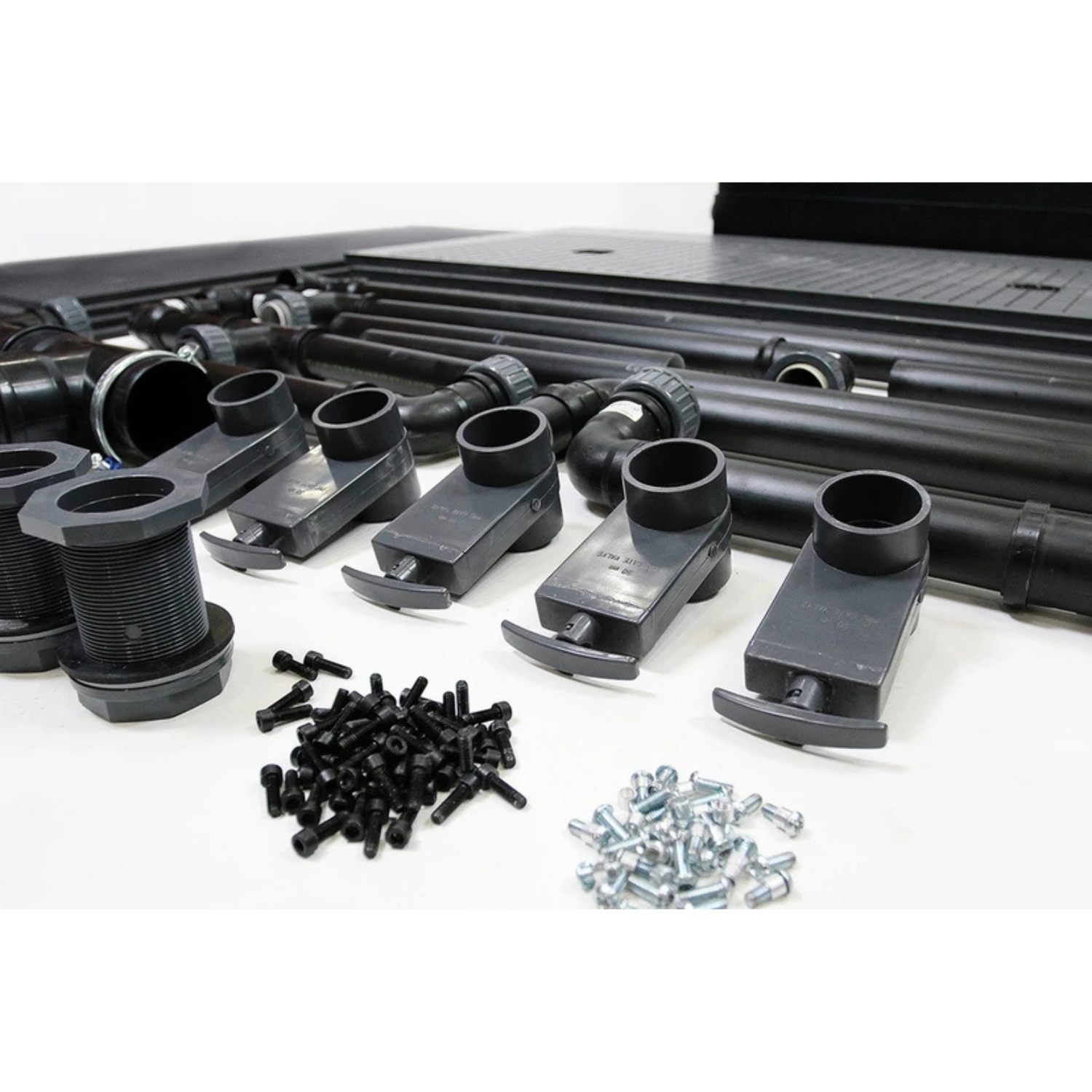

| Rohre und Verbindungen | 50 mm PP-Rohre mit integrierten Dichtungen 90 mm PP-Verteiler Schott- und Einschraubstutzen |
| Basis | Gummifüße zur Geräuschreduzierung |
| Canisterfilter | Inklusive, mit austauschbaren Patronen |
| Vakuummeter | Integriert |
| Überdruckventil | Integriert |
ELEKTRIZITÄT | |
| Zusammensetzung der Pumpe | 2 Stufe von 2 Hochleistungs-Vakuummotoren |
| Lebensdauer des Vakuummotors | 800 - 1.000 Stunden im Durchschnitt Das System ist für einen schnellen, kostengünstigen Austausch des Motors ausgelegt, um die Ausfallzeiten zu minimieren. |
| Steckverbinder | 32A 2P+E Industriesteckdosen Im Lieferumfang enthalten (für den Anschluss an das Stromnetz) |
| Stromverbrauch | 1x 230VAC - 30A Max. Leistung : 6.9 kW |
| Schalter | 2 Leistungsschalter mit integriertem Schutzschalter |
| KLAUSEL ZUM HAFTUNGSAUSSCHLUSS: Um die Vakuumpumpe sicher betreiben zu können, muss Ihre elektrische Installation einen 32-A-Unterbrecher und Kabel mit einem Querschnitt von (2+G) x 6 mm² enthalten. Achten Sie darauf, dass die elektrischen Arbeiten von einer qualifizierten Fachkraft durchgeführt werden, um Verletzungen und Schäden zu vermeiden. Wichtige Informationen zur Installation . 1. Elektrische Anforderungen Diese Vakuumpumpe benötigt eine Stromversorgung, die einen Strom von 30 A verkraften kann. Um die Sicherheit und den ordnungsgemäßen Betrieb zu gewährleisten, muss ein 32A-Leistungsschalter installiert werden. Außerdem muss Ihre Verkabelung einen Durchmesser von 6,0 mm² haben, um dieser Höhe des elektrischen Stroms standhalten zu können. 2. Empfehlungen vor der Installation Wir legen unserem Kit alle benötigten Stecker bei und Sie erhalten eine Anleitung zur Verkabelung. Hinweis: Wenn Sie Ihre Installation im Voraus vorbereiten möchten, können Sie kompatible Stecker separat kaufen. Wenn Sie sich nicht sicher sind, wie Sie die elektrische Installation durchführen sollen, empfehlen wir Ihnen, die Installation von einem qualifizierten Elektriker durchführen zu lassen. Für eine sichere und kompatible Verbindung sollten Sie den Kauf der folgenden Steckertypen in Erwägung ziehen: IEC 60309 (32A, 2P+E, 230V): Dieser Steckertyp wird häufig in industriellen Anwendungen eingesetzt und ist für hohe Strombelastungen ausgelegt. | |
