Vakuumtisch Evo/Pro - S
Vakuumtisch - S
| Größe (Gerät) | 470 x 445 x 445 mm |
| max. Vakuum | -335 mbar |
| Ansaugleistung | 340m³/h |

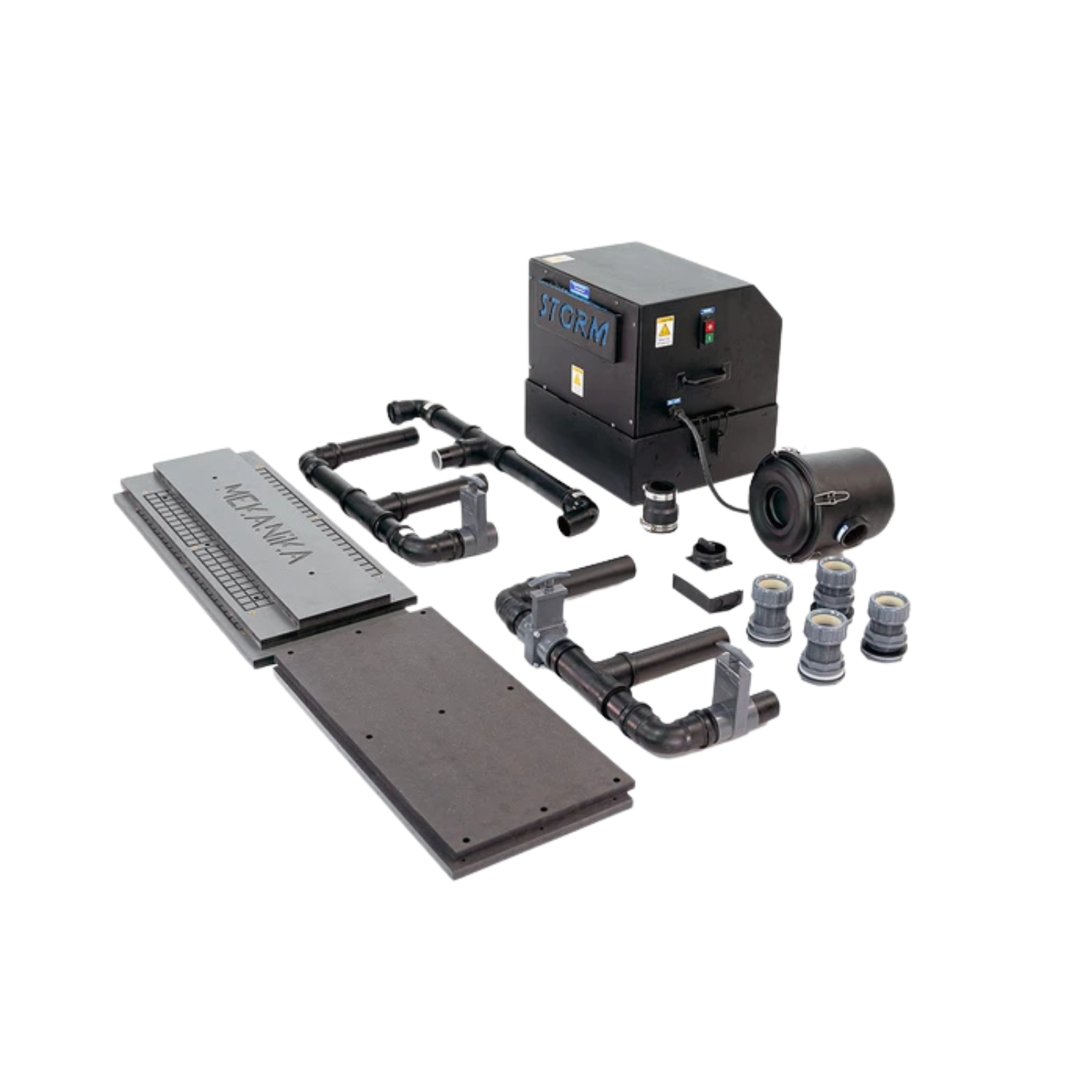

| Verwenden Sie diesen Vakuumtisch, um Ihre Werkstücke schnell und einfach auf Ihrer Evo oder Pro CNC zu befestigen. Dieser robuste und ergonomische Tisch hilft Ihnen, die Qualität Ihrer Werkstücke zu verbessern und Ihre Arbeitszeit erheblich zu reduzieren. Der Vakuumtisch revolutioniert die Verwendung Ihrer CNC-Fräse, da Sie damit eine Vielzahl von Materialien, darunter auch empfindliche wie Textilien, Schaumstoffe und dünne Kunststoffe, die mit herkömmlichen Spannsystemen nur schwer zu fixieren sind, einfach und sicher befestigen können. Diese Lösung steigert Ihre Produktivität, indem sie die Rüstzeiten zwischen den einzelnen Werkstücken selbst auf kleinen Arbeitsflächen reduziert. Für Anwender, die in Serienfertigung arbeiten, verbessert sie den Durchsatz und die Rentabilität erheblich. Die Bedienung ist denkbar einfach: Legen Sie Ihr Werkstück auf die perforierte MDF-Platte, aktivieren Sie das Vakuum und schon kann es losgehen! Kein lästiges Hantieren mit Gummibändern oder Klemmen, die ständig neu positioniert werden müssen. Präziser, schneller, komfortabler. Kit bestehend aus: einer Storm Blackbox-Vakuumpumpe Es enthält alles, was Sie brauchen, um einen voll funktionsfähigen Vakuumtisch aufzubauen. TECHNISCHE DATEN Vakuumtisch - Serie | |
STRUKTUR UND MECHANISCHE ELEMENTE | |
| Schaltkreis und Anschlüsse | 50-mm-Rohre mit integrierten Dichtungen Schott- und Einschraubanschlüsse |
| Gehäuse der Pumpe | Gefalteter Stahl mit schwarzer Pulverbeschichtung |
| Basis | Gummifüße zur Geräuschreduzierung |
| Topffilter | Enthalten, mit austauschbaren Patronen |
| Vakuummeter | Integriert |
| Überdruckventil | Integriert |
ELEKTRIZITÄT | |
| Zusammensetzung der Pumpe | 1 Stufe von 2 Hochleistungs-Vakuummotoren |
| Lebensdauer des Vakuummotors | 800 - 1.000 Stunden im Durchschnitt |
| Steckverbinder | 32A 2P+E Industriesteckdosen Im Lieferumfang enthalten (für den Anschluss an das Stromnetz) |
| Stromverbrauch | 1x 230VAC - 20A Max. Leistung : 3.5 kW |
| Schalter | 1 Leistungsschalter mit integriertem Schutzschalter |
| DISCLAIMER: Um die Vakuumpumpe sicher zu betreiben, muss Ihre Elektroinstallation einen 32A-Schutzschalter und (2+G) x 6mm² Kabel (z.B. XGB 3G6) umfassen. Stellen Sie sicher, dass alle elektrischen Arbeiten von einem qualifizierten Fachmann durchgeführt werden, um Verletzungen oder Schäden zu vermeiden. Wichtige Informationen zur Installation: 1. Elektrische Anforderungen: Diese Vakuumpumpe benötigt eine Stromversorgung, die für eine Stromstärke von 20A ausgelegt ist. Für die Sicherheit und den ordnungsgemäßen Betrieb ist es notwendig, einen 32A-Schutzschalter zu installieren. Außerdem sollte Ihre Verkabelung einen Durchmesser von 6,0 mm² haben, um diese Stromstärke zu verkraften. 2. Empfehlungen für die Vorinstallation: Wir liefern alle notwendigen Steckdosen in unserem Kit und Sie erhalten eine Verdrahtungsanleitung. Hinweis: Wenn Sie die Installation im Voraus vorbereiten möchten, können Sie die kompatiblen Steckdosen separat kaufen. Wenn Sie sich nicht sicher sind, wie Sie bei der Elektroinstallation vorgehen sollen, empfehlen wir Ihnen, sich vor der Installation von einem qualifizierten Elektriker beraten zu lassen. Für einen sicheren und kompatiblen Anschluss sollten Sie die folgenden Steckdosentypen kaufen: IEC 60309 (32A, 2P+E, 230V): Dieser Steckdosentyp wird häufig für industrielle Anwendungen verwendet und ist für die sichere Handhabung hoher Stromlasten ausgelegt.
| |
