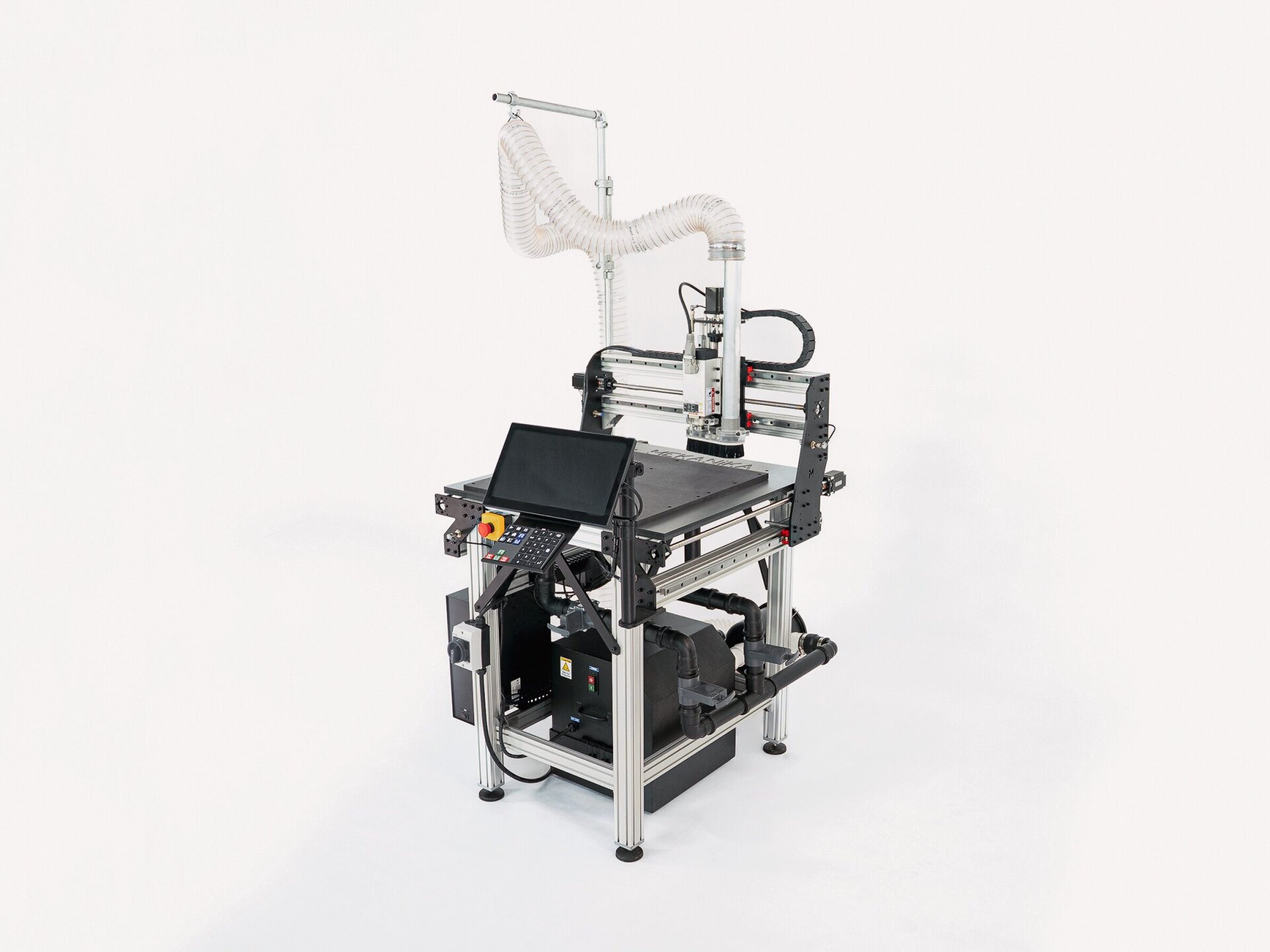

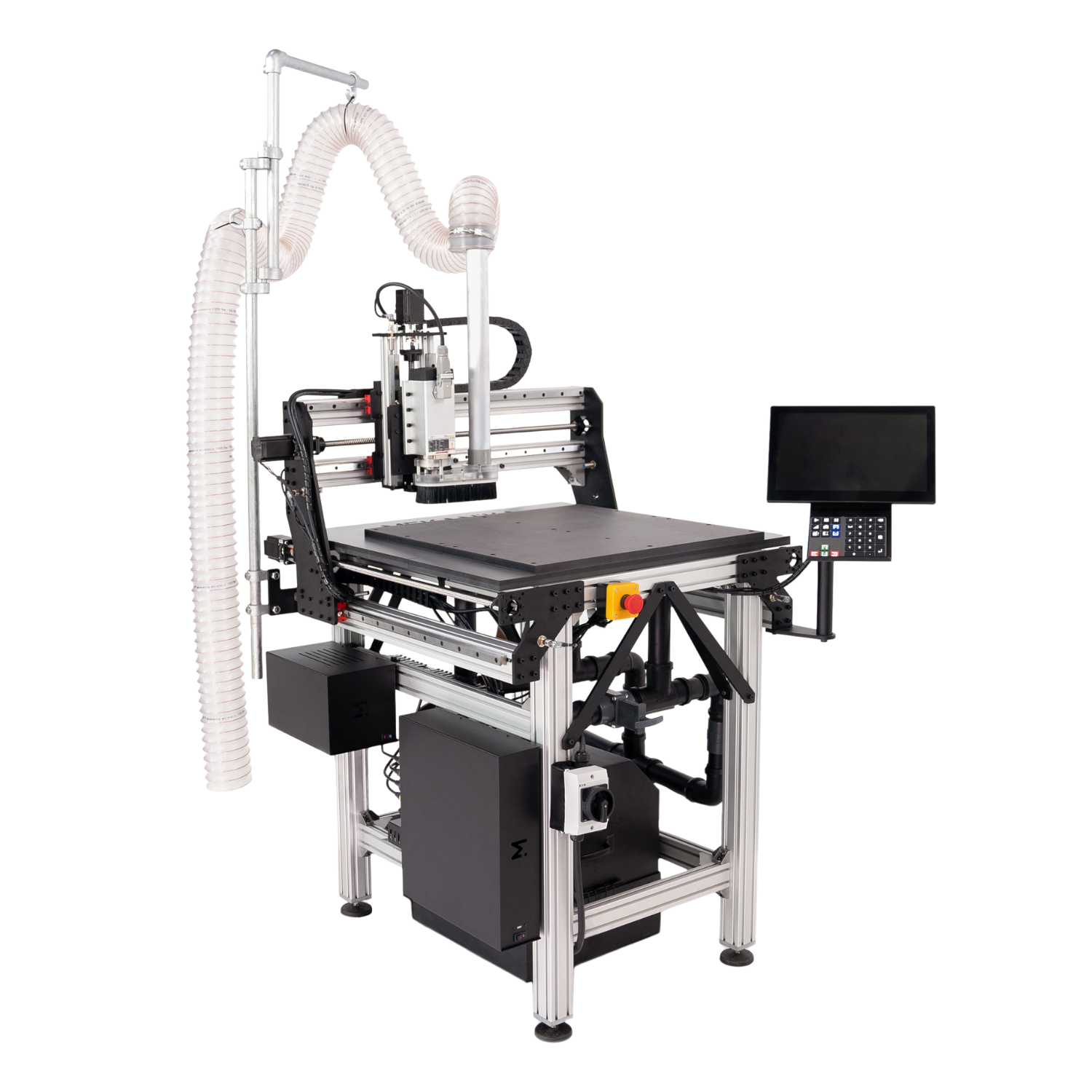

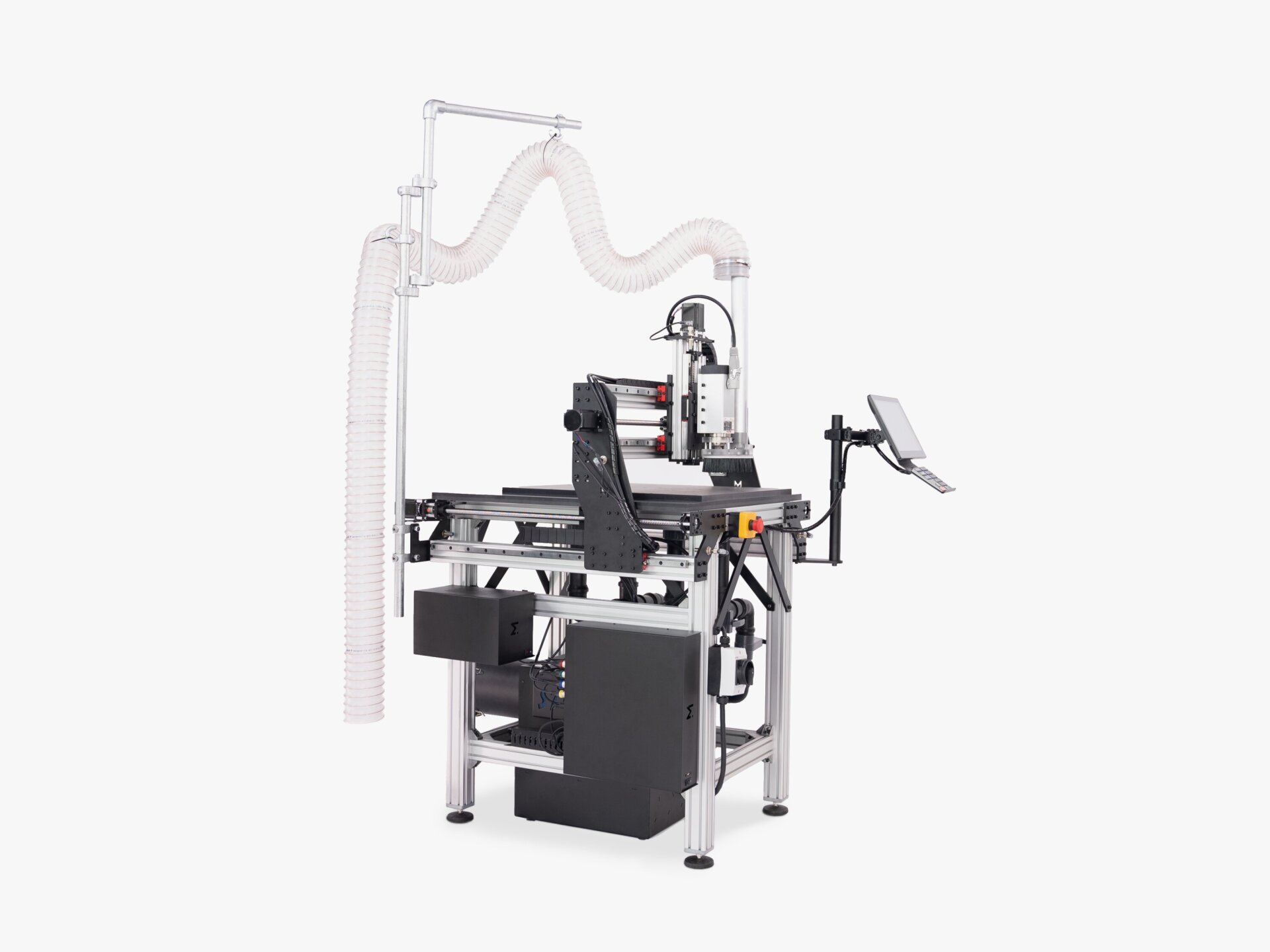

Pro S - Smart Pack + Vakuumtisch
Pro S - Smart Pack + Vakuumtisch
Dieses Paket enthält:
- 1x Pro S - Kit
- 1x High-Z Upgrade
- 1x Spoilerboard S - Kit
- 1x Staubauffang-Set
- 1x 2200 Watt VFD Spindel (softwaregesteuert)

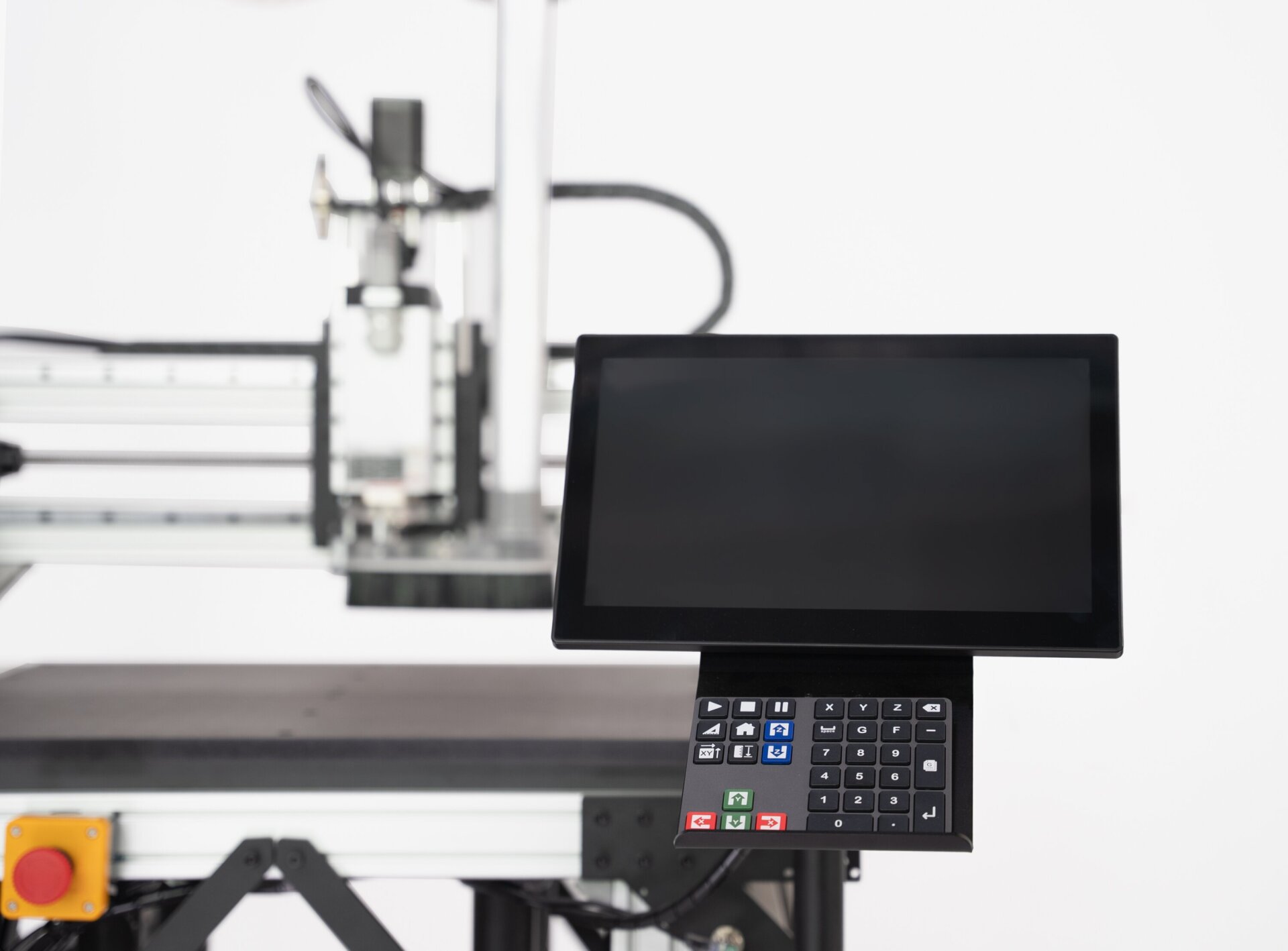

- 1x 13-Zoll-Display mit Touchscreen und Tastatur
- 1x Aufstelltisch S - Kit
- 1x Schaftfräser - Kit

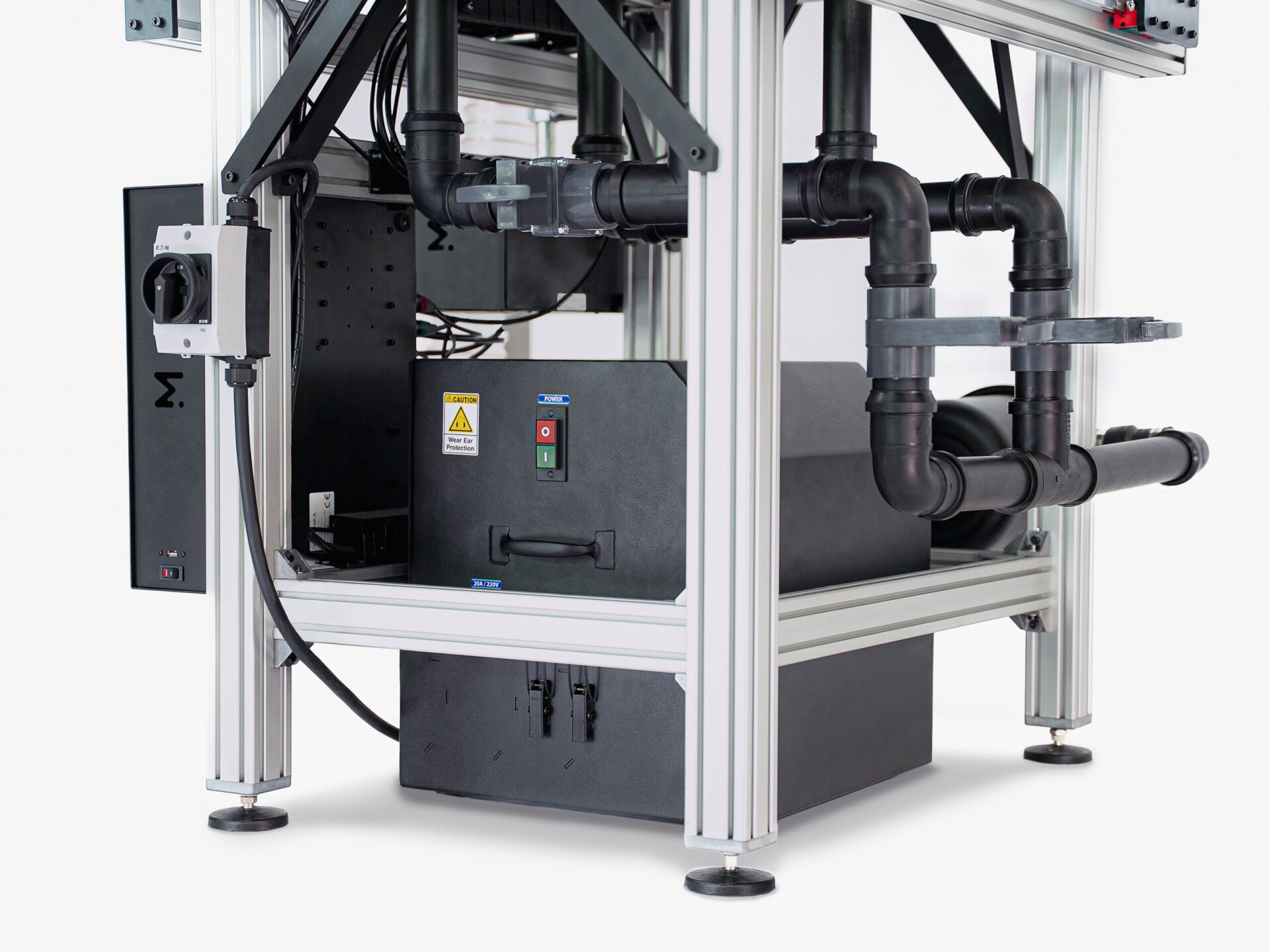

- 1x Vakuumtisch S - Kit
| Mit der Pro erhältst du eine leistungsstarke und kompakte Maschine, die für Profis entwickelt wurde. Sie ermöglicht es dir, jedes Nichteisenmaterial mit hoher Präzision im täglichen Gebrauch zu bearbeiten. Gesamtabmessungen: | |
TECHNISCHE DATEN PRO - Serie | |
GRÖßE & LEISTUNG | |
| Schnittgenauigkeit | ca. 0.1 mm (stark abhängig vom Werkzeug und Parameter) |
| Positionierungsgenauigkeit | ± 50 µm / 300 mm |
| Arbeitsbereich | 630 x 630 mm bis 1030 x 1030 mm |
| Gesamte Größe | 850 x 850 x 650 mm bis 1250 x 1250 x 650 mm |
| Durchgangshöhe Z | 130 mm - maximale Distanz zwischen Maschine und Z-Wagen 60mm - maximale Werkstück Dicke welche mit Mekanika Opferplatte komplett geschnitten werden kann 90mm - maximale Werkstück Dicke welche mit Mekanika Opferplatte komplett graviert werden kann |
| max. Verfahrgeschw. | 10000 mm/min |
| Gewicht | S - 55 kg / M - 62 kg / L - 69 kg + Zubehör |
| Stromverbrauch | 1x 230 VAC (max. Leistung: 650 W ohne Spindel) |
MECHANIK | |
| Struktur | Stahlteile (8 mm) Hochbelastbare Aluminiumprofile |
| Linearführungssystem | Prismenschiene HGR20 |
| X- und Y-Achse | Kugelumlaufspindel 16 mm ±50 µm / 300 mm (C7) |
| Z-Achse | Kugelumlaufspindel 16 mm ±50 µm / 300 mm (C7) |
| Spindel | 1400W DI oder 2200W VFD (softwaregesteuert) |
ELEKTRONIK | |
| Motoren | Nema23, 5 A, 2.2 Nm (4x) |
| Treiber | 32-Bit-DSP 48 VDC 6,0 A Mikroschritt 1/32 Leerlaufstromregelung Geschwindigkeitsglättungskoeffizient (Beschleunigung/Verzögerung) |
| Verbauter Computer | RAspberry Pi 4 - 2 GB RAM |
| Anschlüsse | 3x USB 1x Ethernet 1x HDMI |
| Steckverbinder | Motoren und Sensoren – Neutrik XLR Ein-/Ausgänge – GX12 |
| Schnittstellen | Neutrik XLR (Steppermotoren & Sensoren GX12 (Z-Sonde und Not-Aus) |
| Schnittstelleneinheit | 7" TFT IPS kapazitiver Touchscreen benutzerdefinierte Bluetooth-Tastatur |
| Konnektivität | WiFi (2.4 GHz und 5.0 GHz IEEE 802.11ac) Bluetooth (5.0) Gigabit Ethernet |
| Endschalter | Induktive Sensoren (6x) |
| Werkzeuglängensensor | Touch-Pad mit Krokodilklemme |
| Controller | PlanetCNC Mk3/4 |
STEUERSOFTWARE | |
| PlanetCNC TNGv2 | Eingebetteter G-Code-Generator/-Editor Werkzeugweg-Visualisierung Import von Werkzeugwegen aus 2D-Dateien (dxf, png, ...) Erweiterte Bewegungsinterpolation Simulationsmodus Manueller Dateneingabemodus (MDI) Automatische Referenzierung und quadratisches Portal Automatische Werkzeuglängenmessung und -abtastung Vorschub- und Geschwindigkeitsüberschreibung Anpassbare Ansicht, Skripte und M-Codes |
| CAM-Kompatibilität | Kompatibel mit allen auf dem Markt erhältlichen CAM-Programmen. (z.B. Fusion360) |
SICHERHEIT | |
| Spindel | DI-Spindeln werden automatisch angehalten, wenn ein Not-Aus-Schalter gedrückt wird oder ein Fräsprogramm beendet ist. Dadurch wird die Zeit, in der sich ein scharfer Fräser dreht, auf ein Minimum begrenzt. DI-Spindeln sind optionale Produkte. |
| Gehäuse | Das Gehäuse bietet rund um die CNC eine sichere Umgebung, in die nichts eindringen kann, während die CNC läuft. Die Türen werden überwacht und ihr Öffnen führt automatisch zu einem Notstopp der Maschine und der DI-Spindel. Das Gehäuse ist ein optionales Produkt. |
Hersteller
MEKANIKA
Chaussée de Mons 1281
1070 Anderlecht
Chaussée de Mons 1281
1070 Anderlecht
Selin-HQEeSQELSi
ArtNr.
MEK-PS-SMV
