Pack Fab + Vakuumtisch
Pack Fab + Vakuumtisch
Dieses Paket enthält:
- 1x Fab - Kit
- 1x Spoilerboard Fab - Kit

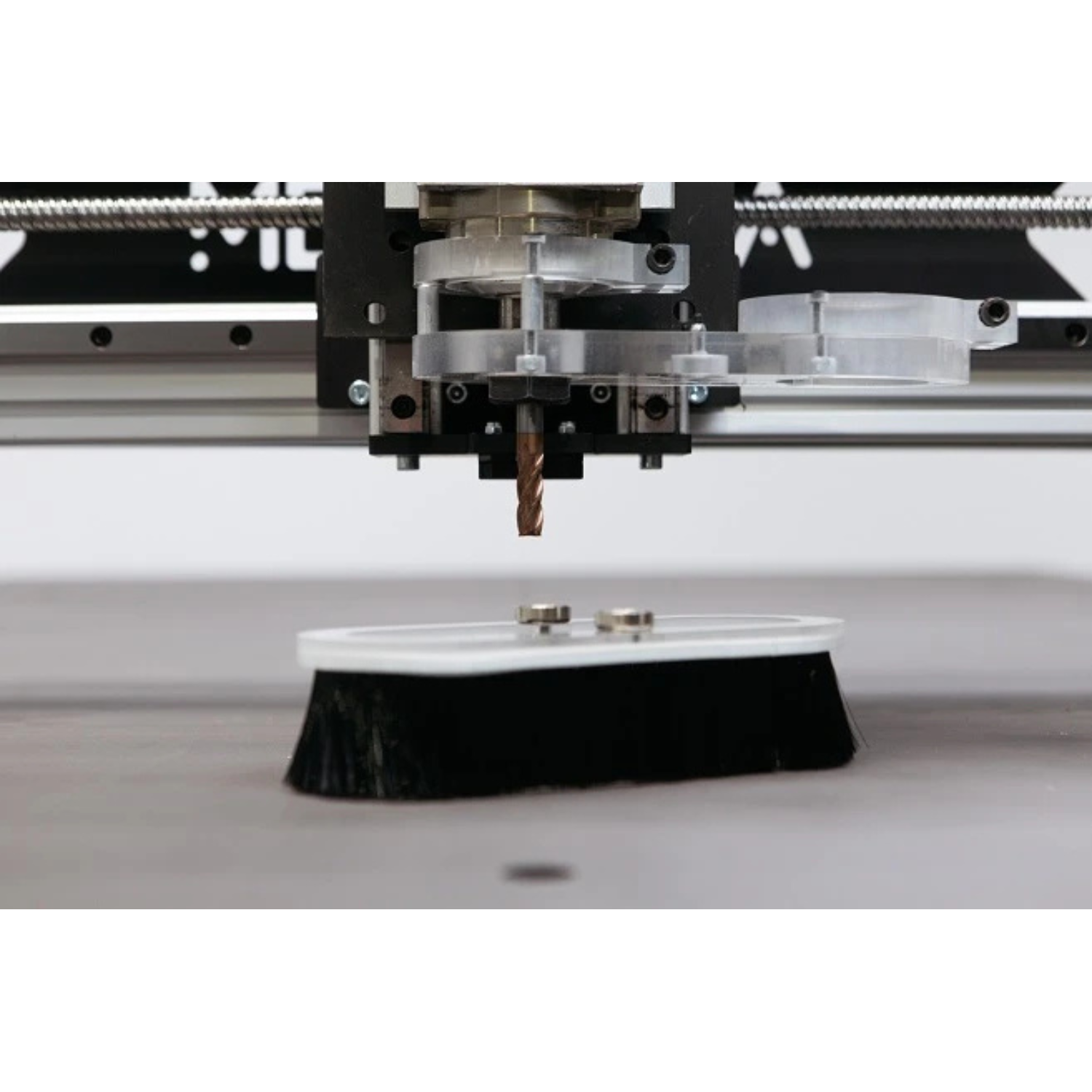

- 1x Staubabsaugungs-Set
- 1x 2200 Watt VFD Spindel (softwaregesteuert)
- 1x 13,3-Zoll-Display mit Touchscreen und Tastatur
- 1x Schaftfräser - Kit

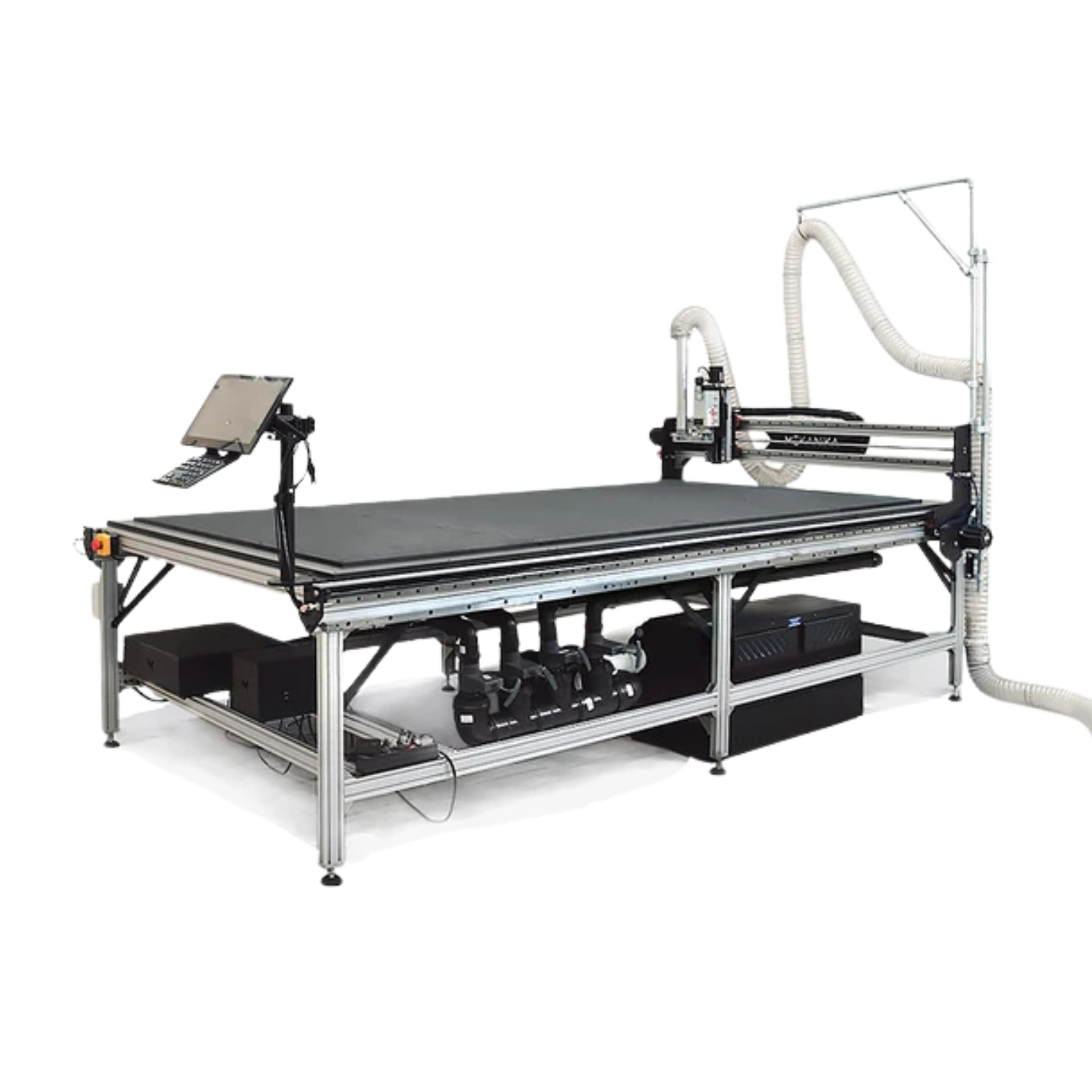

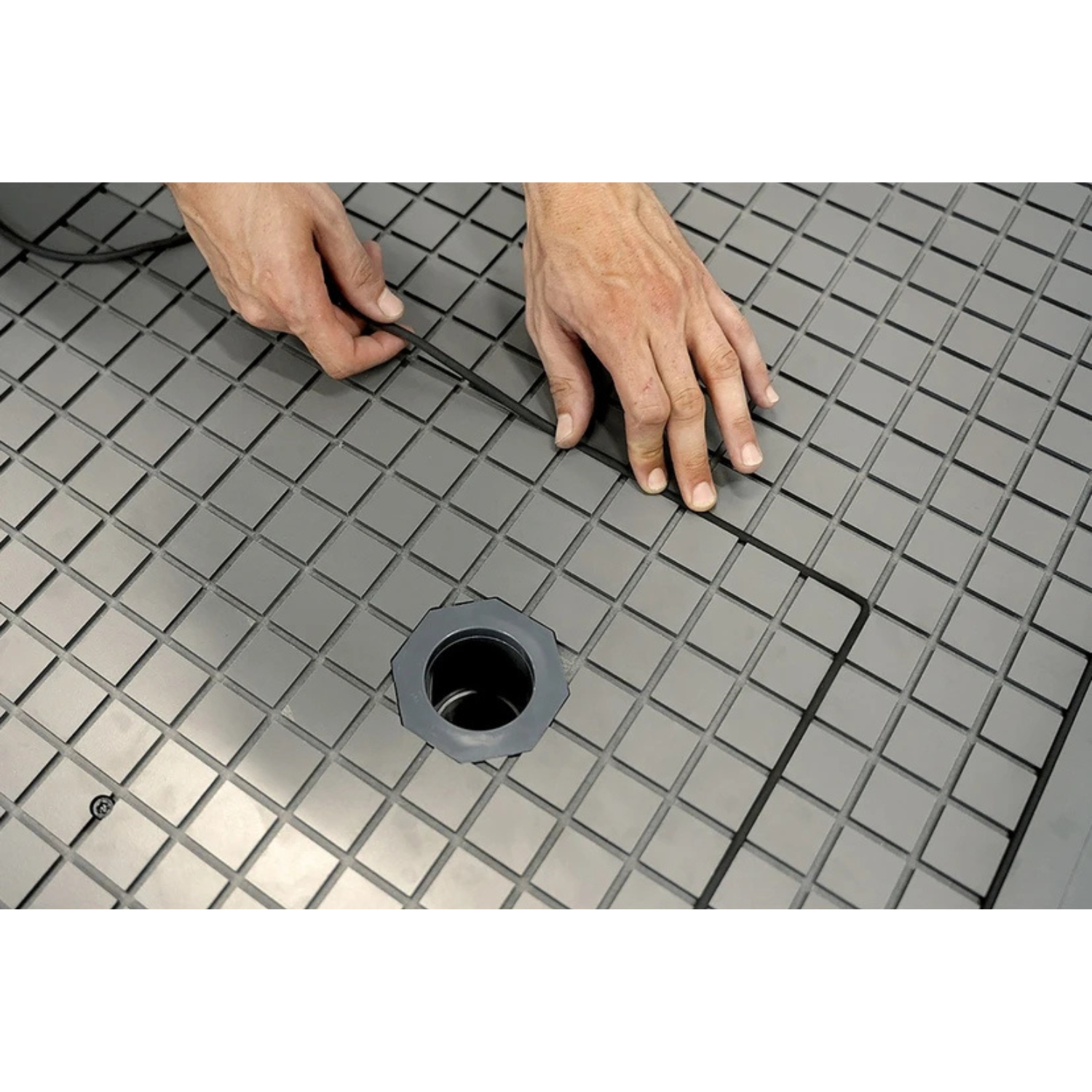

- 1x Vakuumtisch inkl. Hurricane-Vakuumpumpe (Black Box Vacuum US)

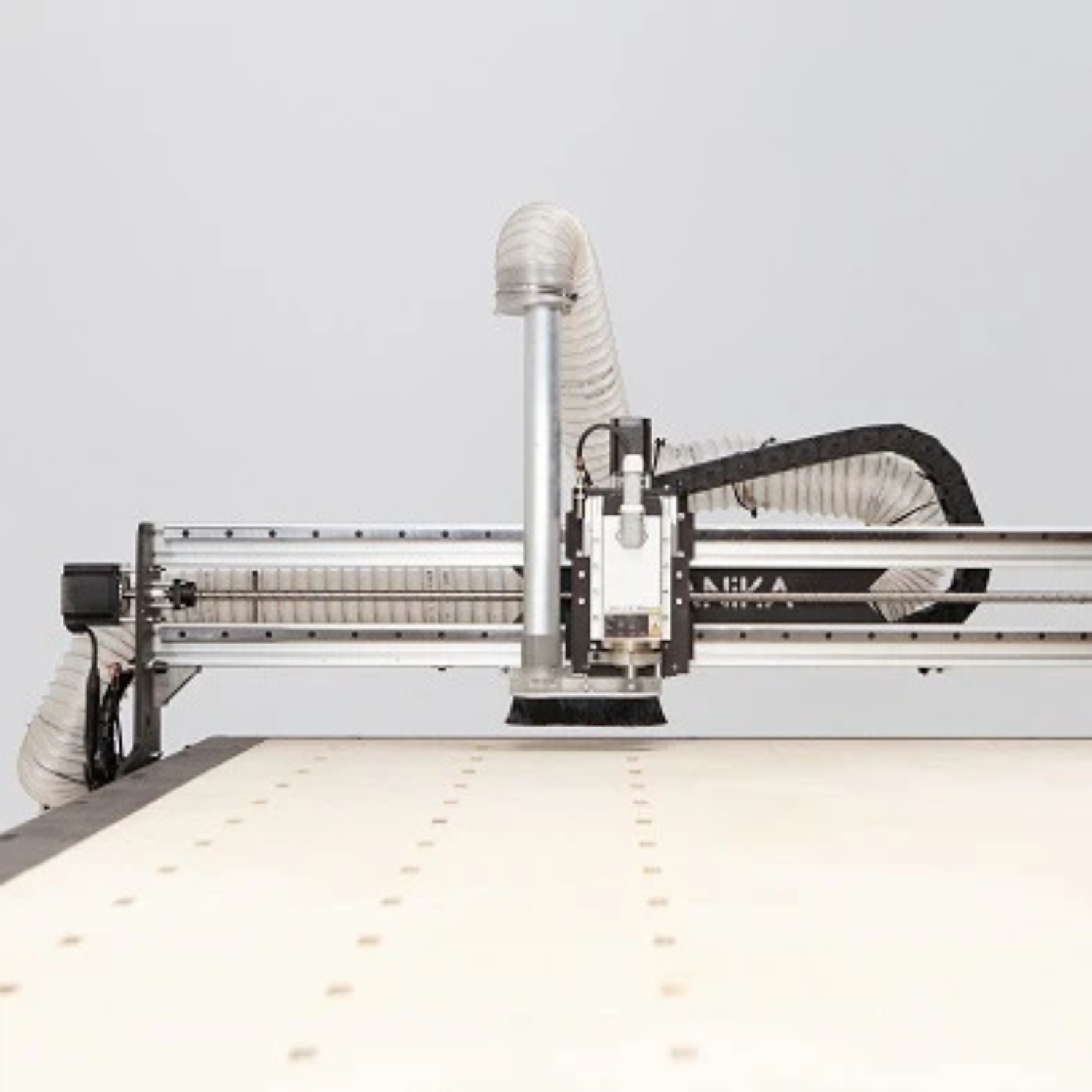

| Mit der Fab erhältst du eine CNC-Fräse im Großformat, die deine Produktion ankurbeln wird. Sie ermöglicht die tägliche Produktion mit hoher Geschwindigkeit und Präzision mit einer Vielzahl von Materialien. Bitte beachten Sie die elektrischen Anschlussanforderungen dieses Sets. | |
GRÖßE & LEISTUNG | |
| Arbeitsbereich | 1330 X 2700 mm |
| Gesamte Größe | 1750 x 3150 x 1250 mm + Staubabsaugung |
| Durchgangshöhe Z | 110 mm - maximale Distanz zwischen Maschine und Z-Wagen 50mm - maximale Werkstück Dicke welche mit Mekanika Opferplatte komplett geschnitten werden kann 70mm - maximale Werkstück Dicke welche mit Mekanika Opferplatte komplett graviert werden kann |
| max. Verfahrgeschw. | 25000 mm/min |
| Gewicht | 180 kg + Vakuumtisch Set |
| Stromverbrauch | 1x 230 VAC (max. Leistung: 3,5 kW mit Spindel, +0,55 kW mit Staubabsaugung) + Leistung des Vakuumtisch-Set |
MECHANIK | |
| Struktur | Stahlteile (8 mm) Hochbelastbare Aluminiumprofile |

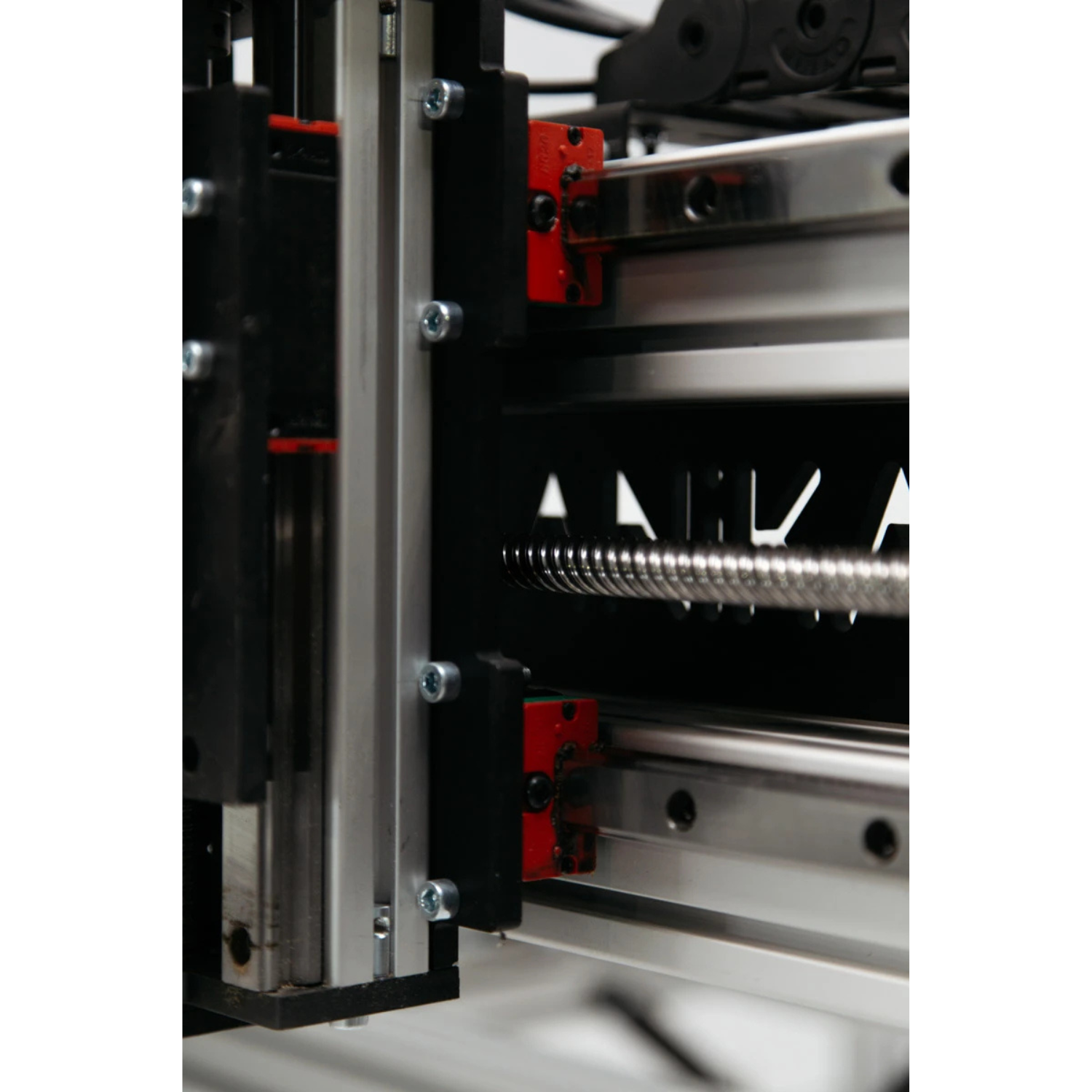

| Linearführungssystem | Doppelprismenschiene HGR20 |

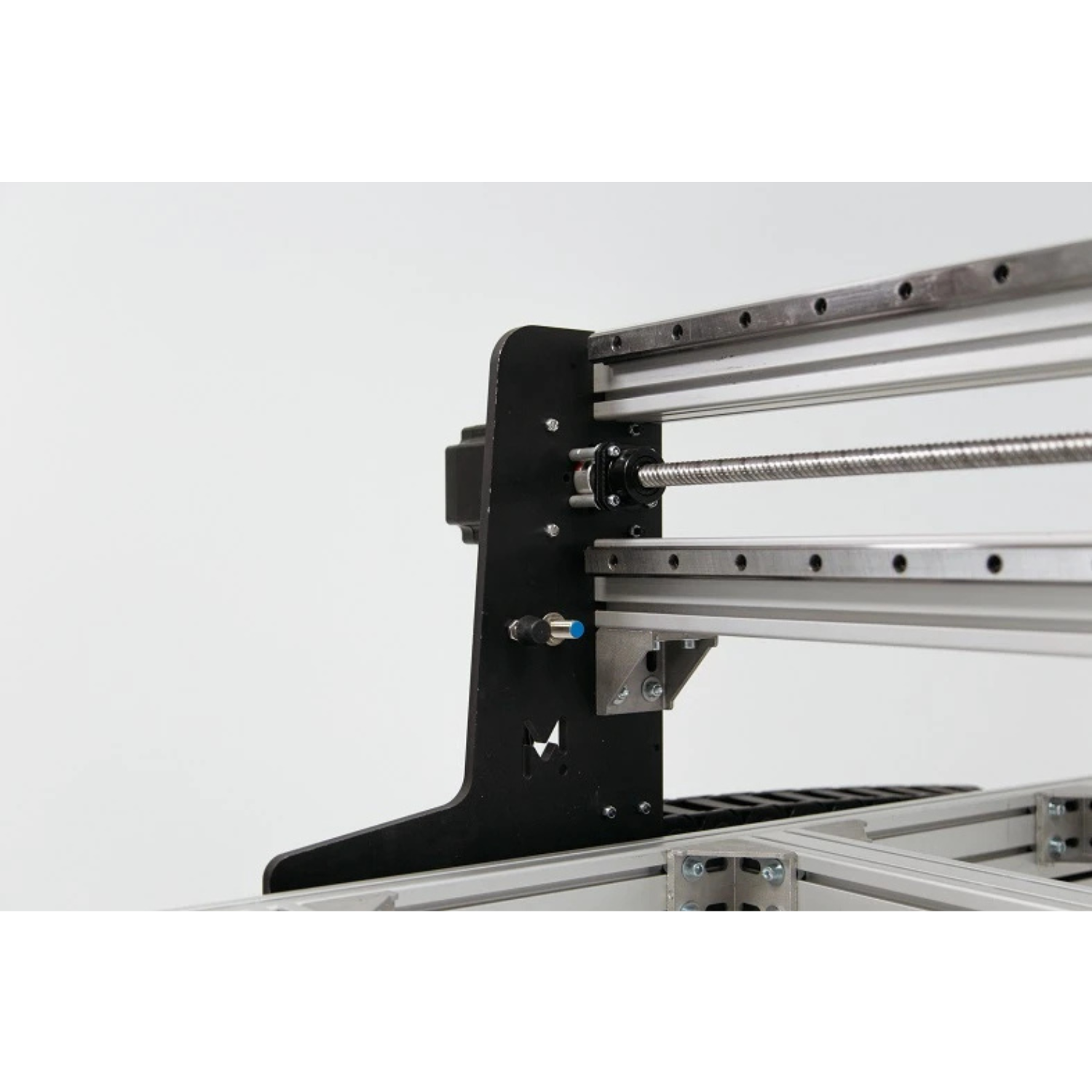

| X-Achse | Kugelumlaufspindel 16 mm ±50 µm / 300 mm (C7) |
| Y-Achse | Mod 2 Zahnstange und Ritzel ±26 µm / 1000 mm (DIN5 / Q5) |
| Z-Achse | Kugelumlaufspindel 16 mm ±50 µm / 300 mm (C7) |

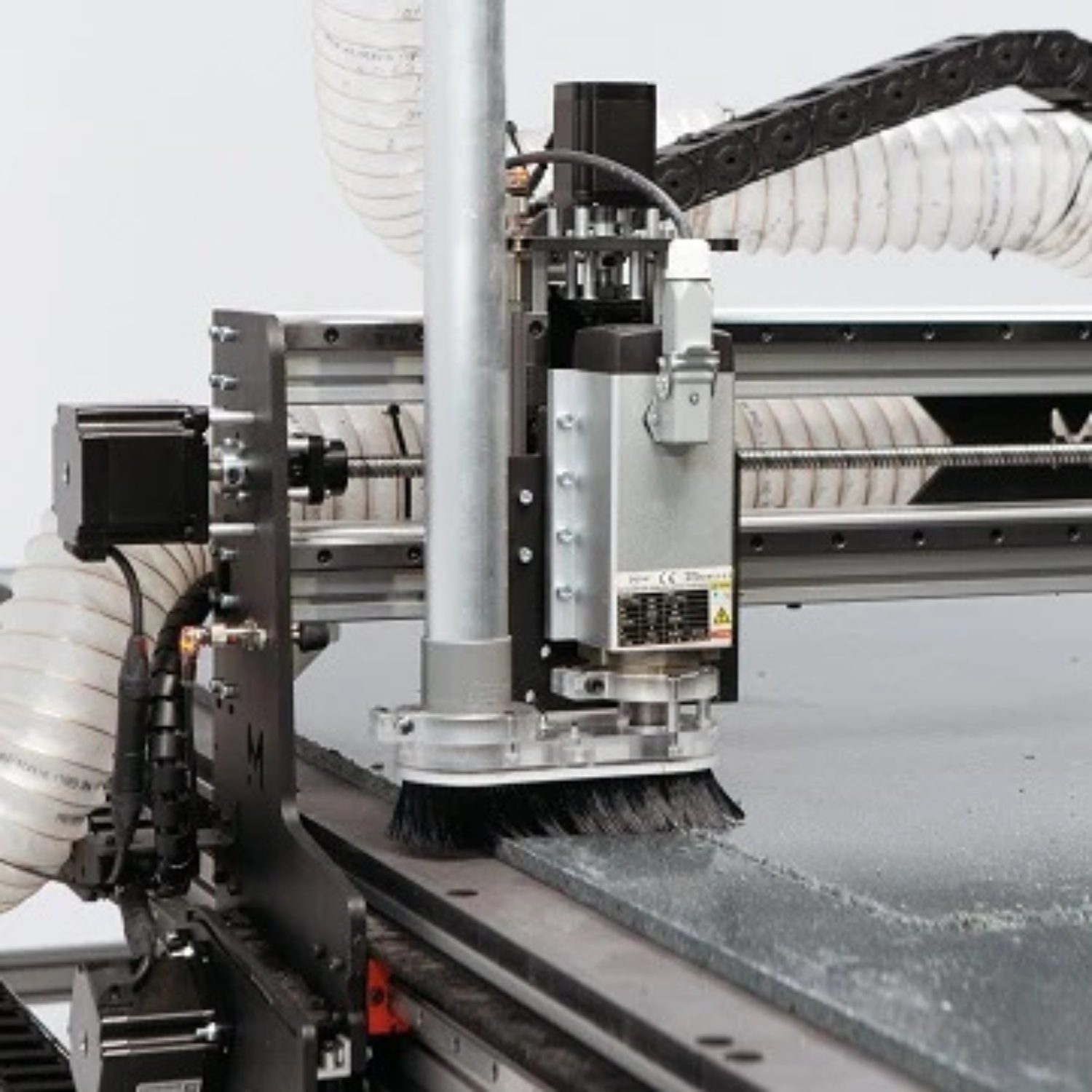

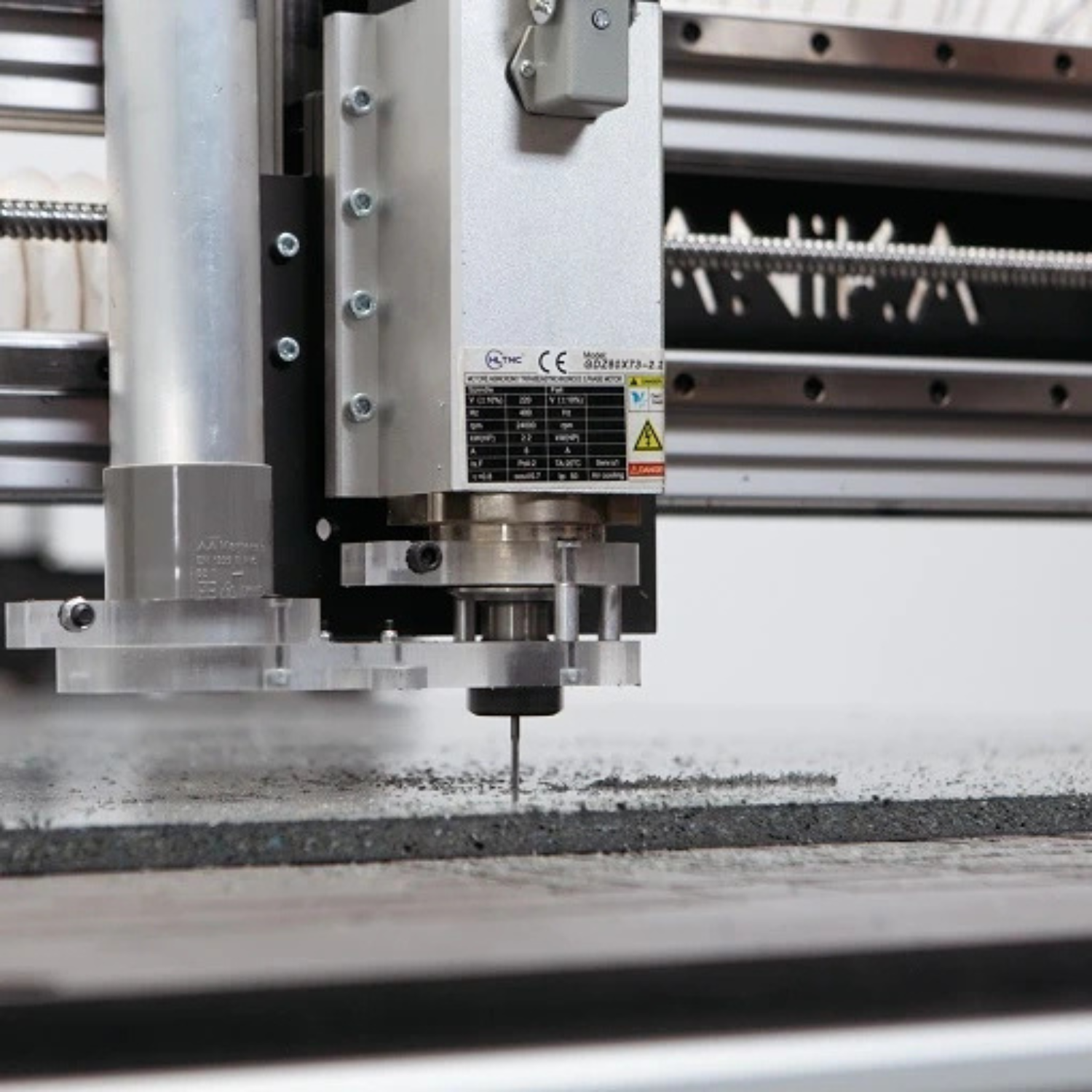

| Spindel | 2200W VFD (softwaregesteuert) |
ELEKTRONIK | |
| Motoren | Nema34, 6 A, 4.5 Nm (X & Y) Nema23, 5 A, 2.2 Nm (Z) |
| Treiber | 32-Bit-DSP 48 VDC 6,0 A Mikroschritt 1/32 Leerlaufstromregelung Geschwindigkeitsglättungskoeffizient (Beschleunigung/Verzögerung) |
| Verbauter Computer | RAspberry Pi 4 - 2 GB RAM |
| Anschlüsse | 3x USB 1x Ethernet 1x HDMI |
| Steckverbinder | Motoren und Sensoren – Neutrik XLR Ein-/Ausgänge – GX12 |
| Schnittstellen | Neutrik XLR (Steppermotoren & Sensoren GX12 (Z-Sonde und Not-Aus) |
| Schnittstelleneinheit | 13,3" TFT IPS kapazitiver Touchscreen benutzerdefinierte Bluetooth-Tastatur |
| Konnektivität | WiFi (2.4 GHz und 5.0 GHz IEEE 802.11ac) Bluetooth (5.0) Gigabit Ethernet |

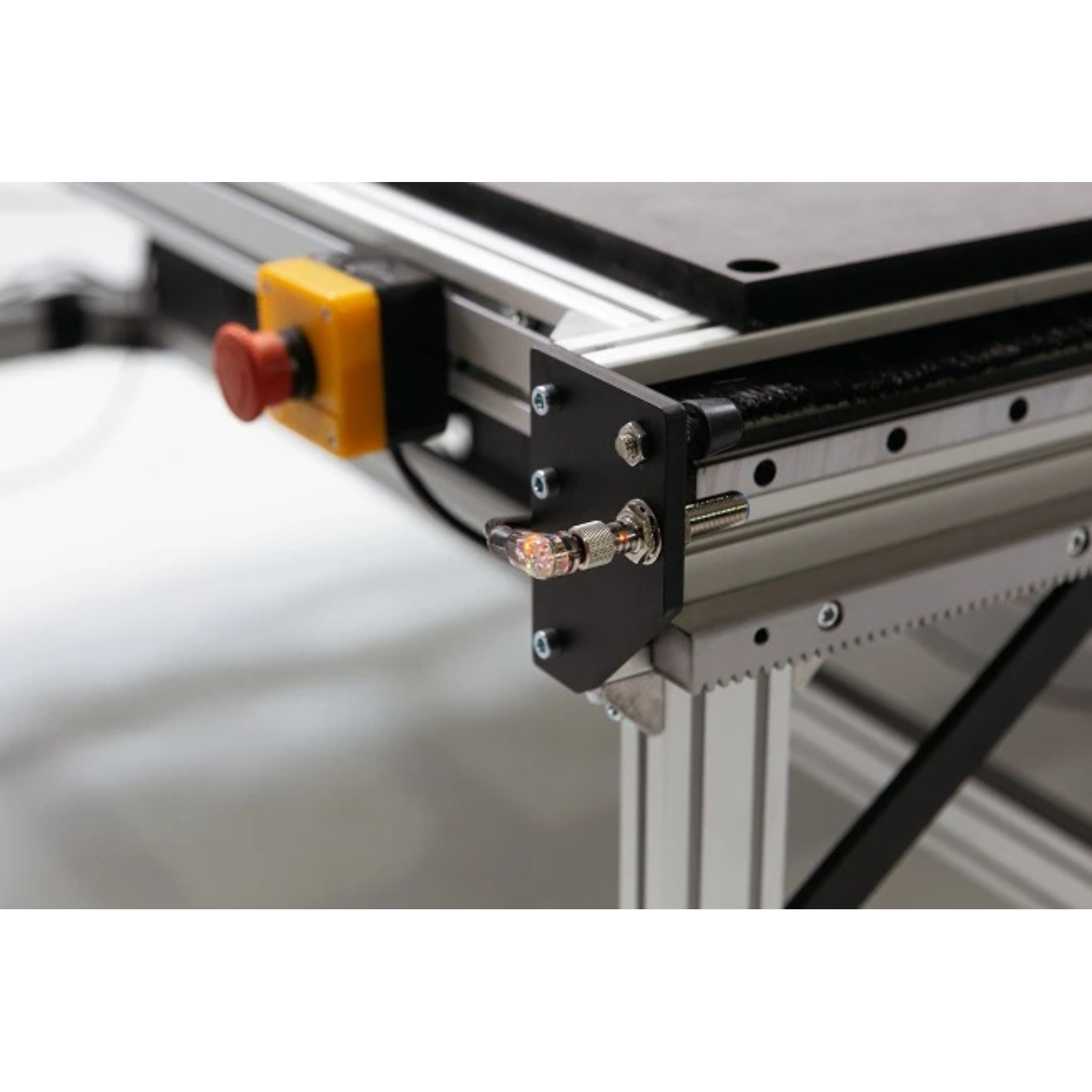

| Endschalter | Induktive Sensoren (6x) |
| Werkzeuglängensensor | Touch-Pad mit Krokodilklemme |
| Controller | PlanetCNC Mk3/4 |
STEUERSOFTWARE | |
| PlanetCNC TNGv2 | Eingebetteter G-Code-Generator/-Editor Werkzeugweg-Visualisierung Import von Werkzeugwegen aus 2D-Dateien (dxf, png, ...) Erweiterte Bewegungsinterpolation Simulationsmodus Manueller Dateneingabemodus (MDI) Automatische Referenzierung und quadratisches Portal Automatische Werkzeuglängenmessung und -abtastung Vorschub- und Geschwindigkeitsüberschreibung Anpassbare Ansicht, Skripte und M-Codes |
| CAM-Kompatibilität | Kompatibel mit allen auf dem Markt erhältlichen CAM-Programmen. (z.B. Fusion360) |
SICHERHEIT | |
| Spindel | DI-Spindeln werden automatisch angehalten, wenn ein Not-Aus-Schalter gedrückt wird oder ein Fräsprogramm beendet ist. Dadurch wird die Zeit, in der sich ein scharfer Fräser dreht, auf ein Minimum begrenzt. |
Hersteller
MEKANIKA
Chaussée de Mons 1281
1070 Anderlecht
Chaussée de Mons 1281
1070 Anderlecht
Ts9KgDtL3sTL3-TK
ArtNr.
MEK-FAB-PKV
