Fab - ohne Spindel
Fab - ohne Spindel
| Arbeitsbereich | 1330 x 2700 mm |
| Gesamte Größe | 1750 x 3150 x 1250 mm |
| Spindelleistung | keine Spindel enthalten |
| Softwaregesteuert | - |

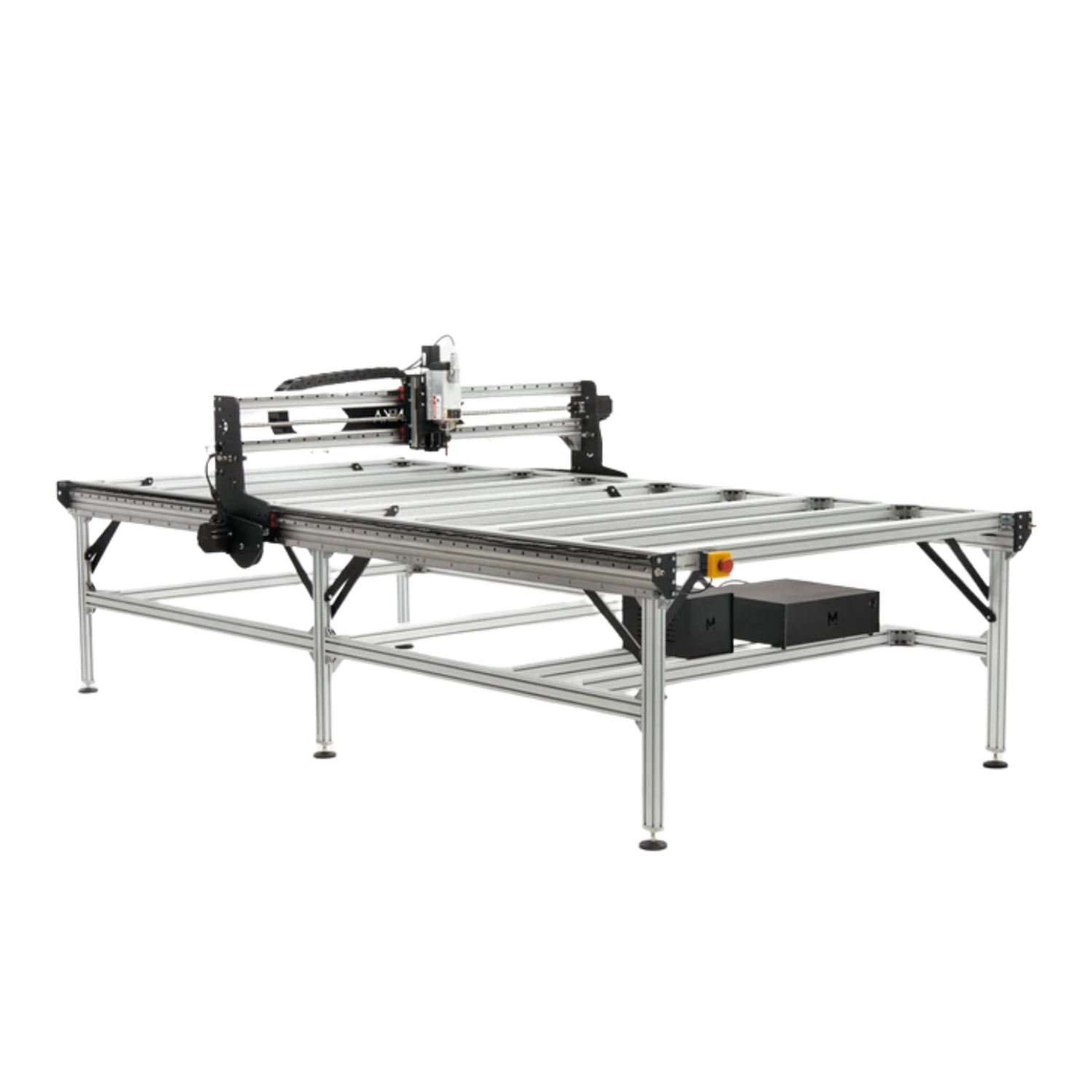

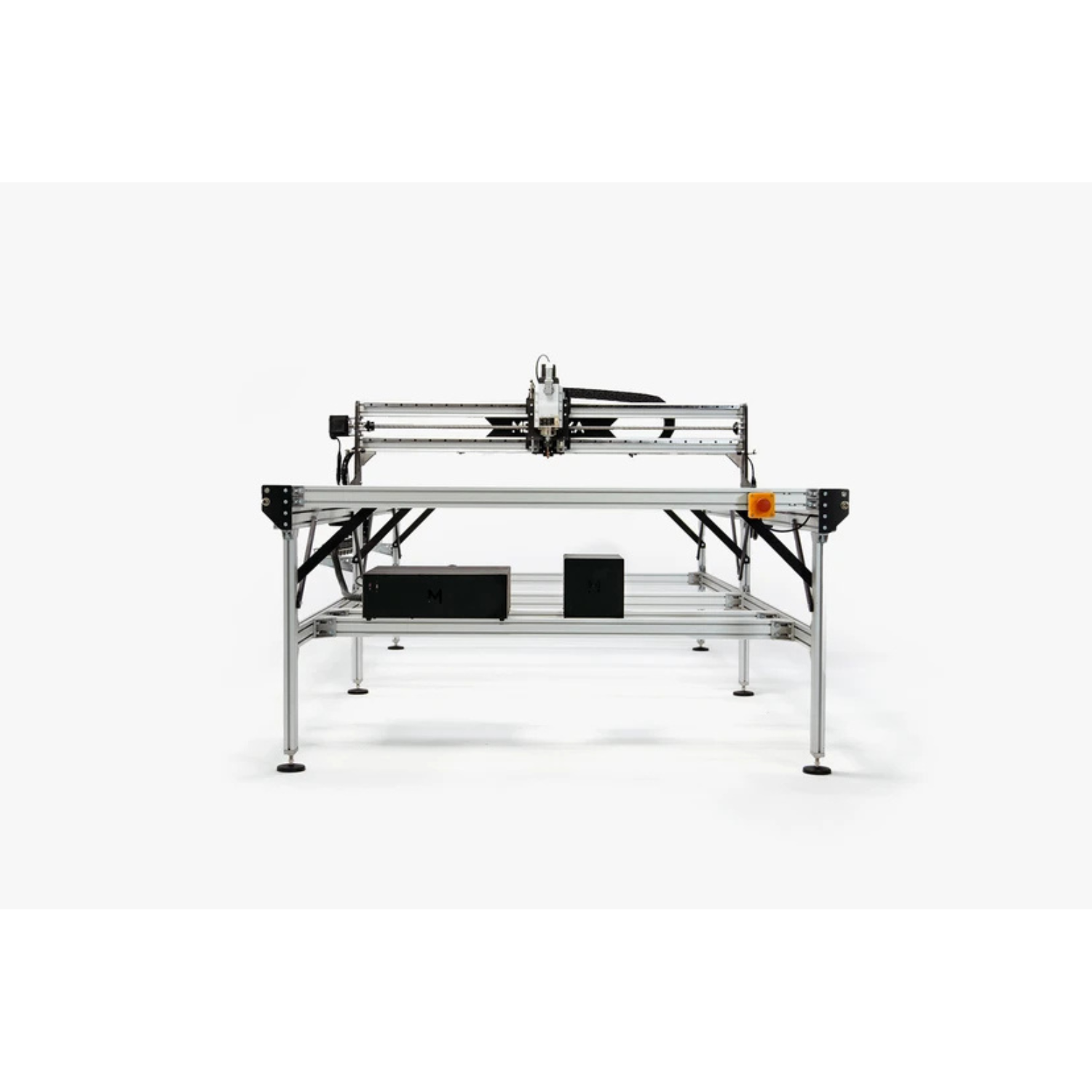

| Mit der Fab erhältst du eine CNC-Fräse im Großformat, die deine Produktion ankurbeln wird. Sie ermöglicht die tägliche Produktion mit hoher Geschwindigkeit und Präzision mit einer Vielzahl von Materialien.
| |
GRÖßE & LEISTUNG | |
| Arbeitsbereich | 1330 X 2700 mm |
| Gesamte Größe | 1750 x 3150 x 1250 mm |
| Durchgangshöhe Z | 110 mm - maximale Distanz zwischen Maschine und Z-Wagen 50mm - maximale Werkstück Dicke welche mit Mekanika Opferplatte komplett geschnitten werden kann 70mm - maximale Werkstück Dicke welche mit Mekanika Opferplatte komplett graviert werden kann |
| max. Verfahrgeschw. | 25000 mm/min |
| Gewicht | 180 kg |
| Stromverbrauch | 1x 230 VAC (max. Leistung: 3,5 kW mit Spindel, +0,55 kW mit Staubabsaugung) |
MECHANIK | |
| Struktur | Stahlteile (8 mm) Hochbelastbare Aluminiumprofile |

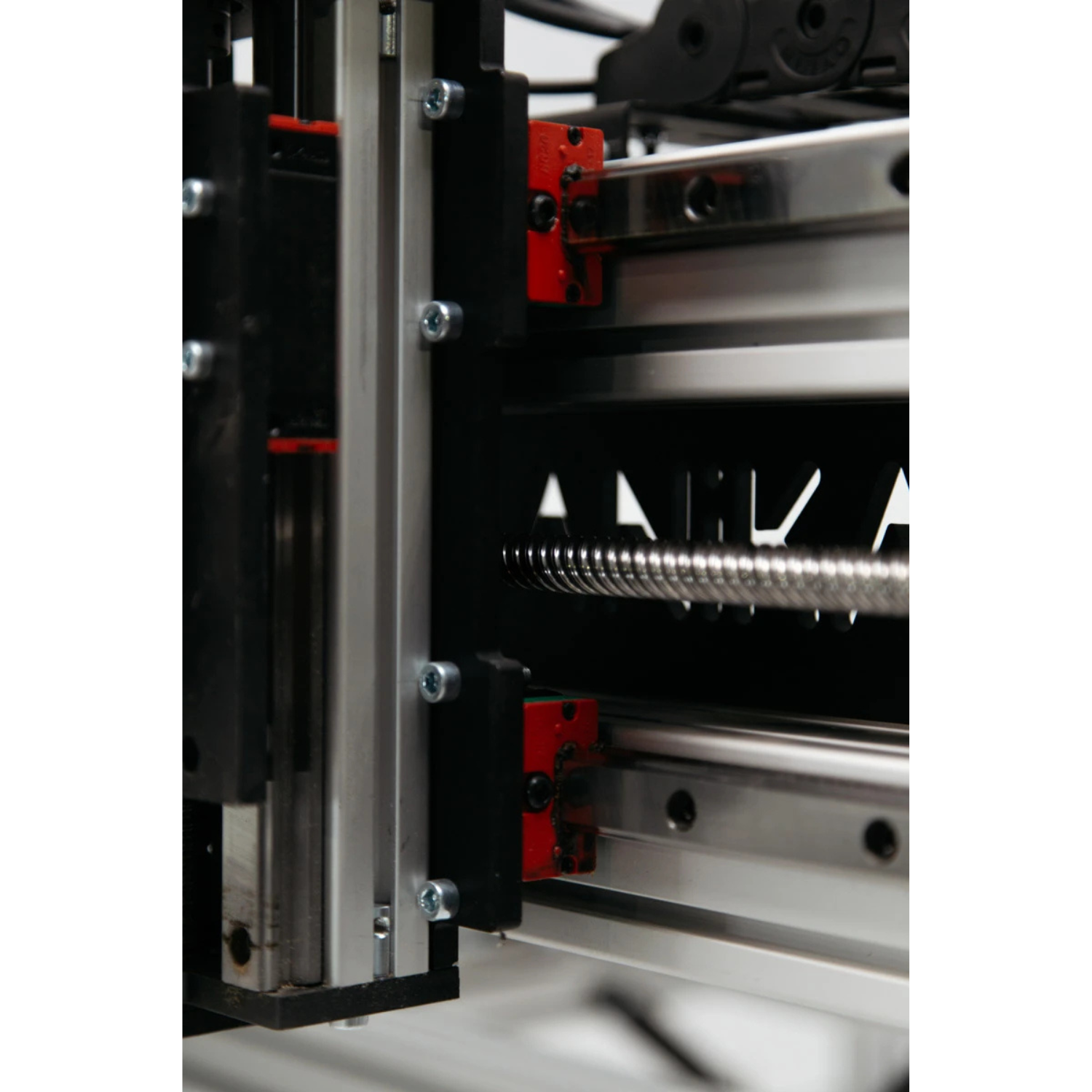

| Linearführungssystem | Doppelprismenschiene HGR20 |

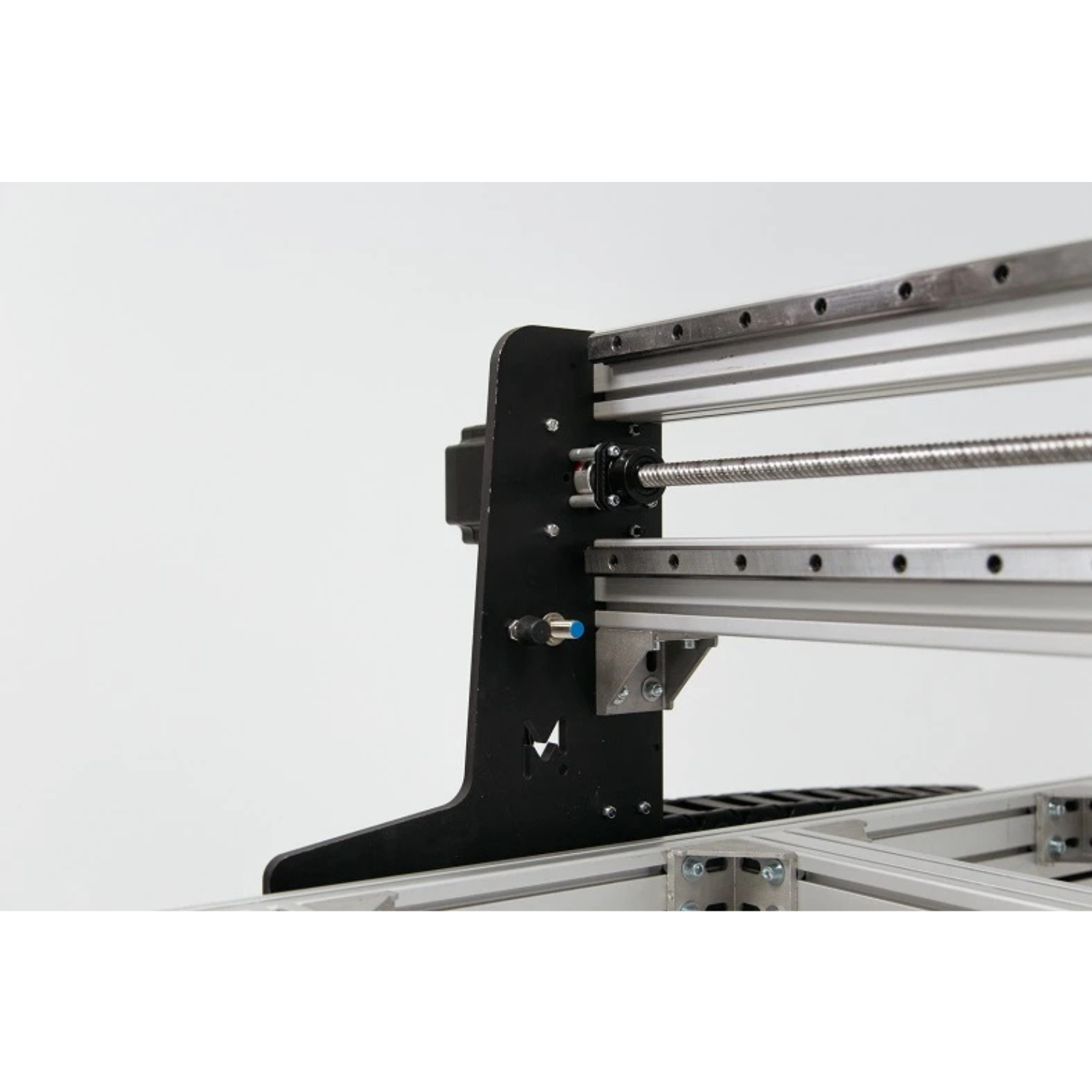

| X-Achse | Kugelumlaufspindel 16 mm ±50 µm / 300 mm (C7) |

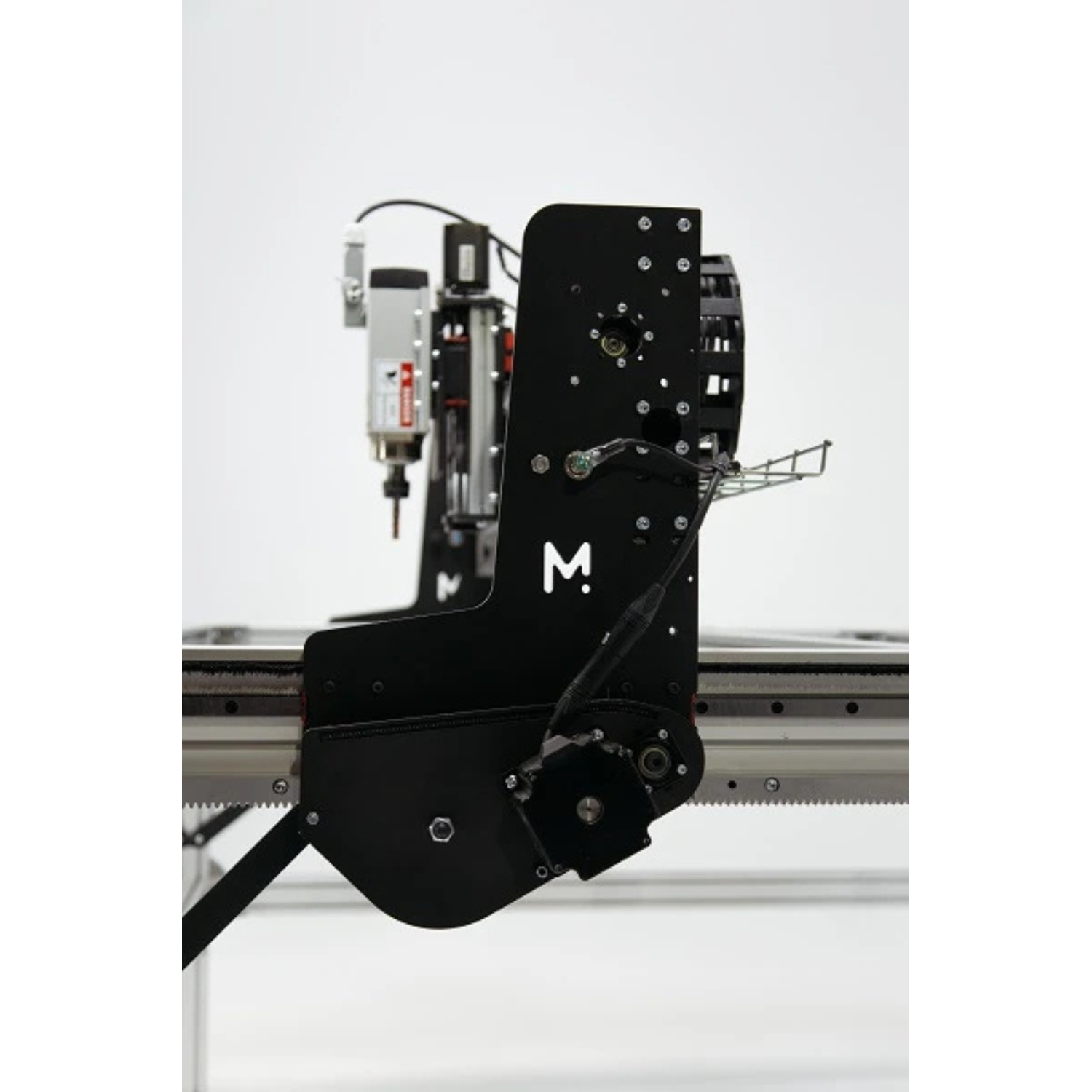

| Y-Achse | Mod 2 Zahnstange und Ritzel ±26 µm / 1000 mm (DIN5 / Q5) |
| Z-Achse | Kugelumlaufspindel 16 mm ±50 µm / 300 mm (C7) |

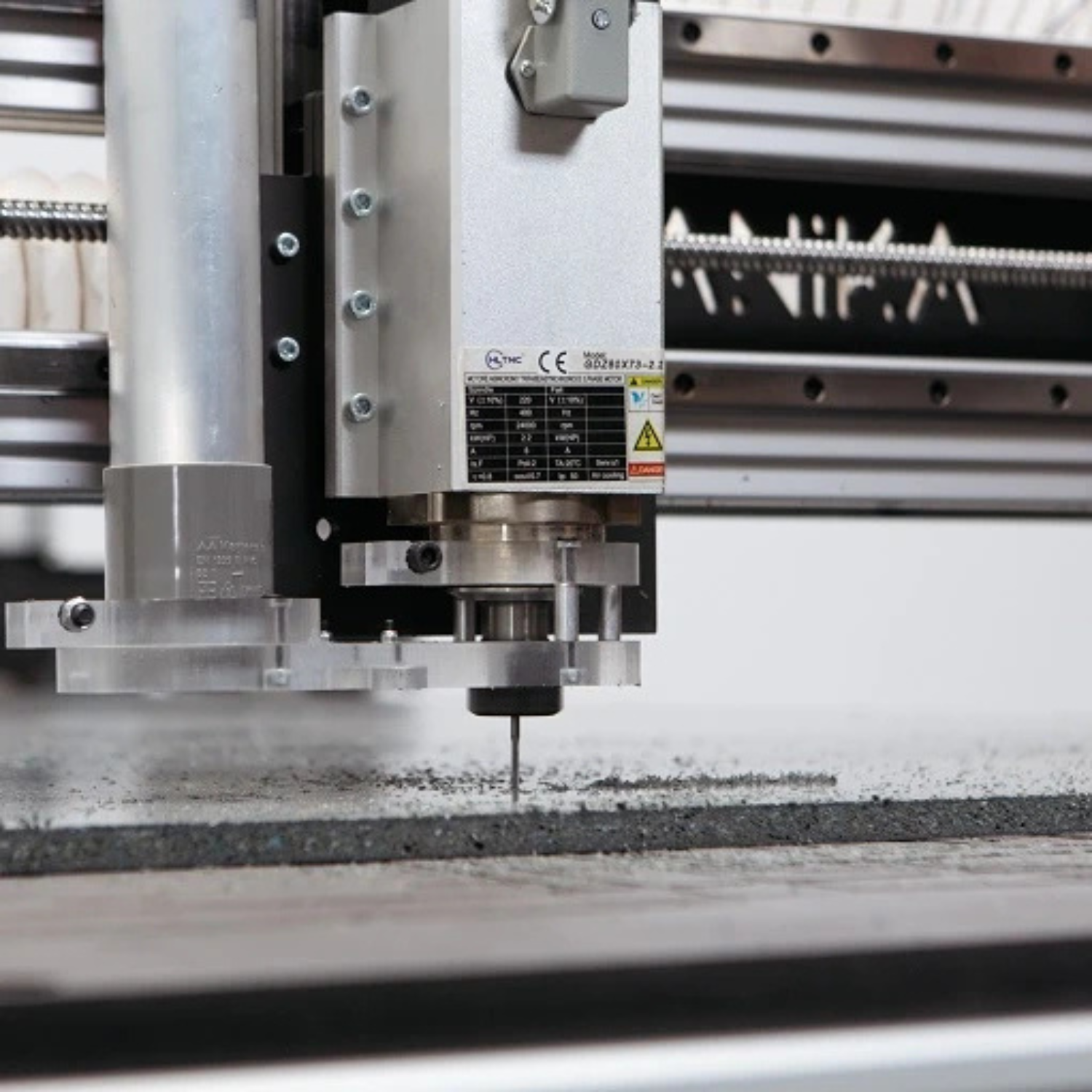

| Spindel | 2200W VFD (softwaregesteuert) |
ELEKTRONIK | |
| Motoren | Nema34, 6 A, 4.5 Nm (X & Y) Nema23, 5 A, 2.2 Nm (Z) |
| Treiber | 32-Bit-DSP 48 VDC 6,0 A Mikroschritt 1/32 Leerlaufstromregelung Geschwindigkeitsglättungskoeffizient (Beschleunigung/Verzögerung) |
| Verbauter Computer | RAspberry Pi 4 - 2 GB RAM |
| Anschlüsse | 3x USB 1x Ethernet 1x HDMI |
| Steckverbinder | Motoren und Sensoren – Neutrik XLR Ein-/Ausgänge – GX12 |
| Schnittstellen | Neutrik XLR (Steppermotoren & Sensoren GX12 (Z-Sonde und Not-Aus) |
| Schnittstelleneinheit | 13,3" TFT IPS kapazitiver Touchscreen benutzerdefinierte Bluetooth-Tastatur |
| Konnektivität | WiFi (2.4 GHz und 5.0 GHz IEEE 802.11ac) Bluetooth (5.0) Gigabit Ethernet |

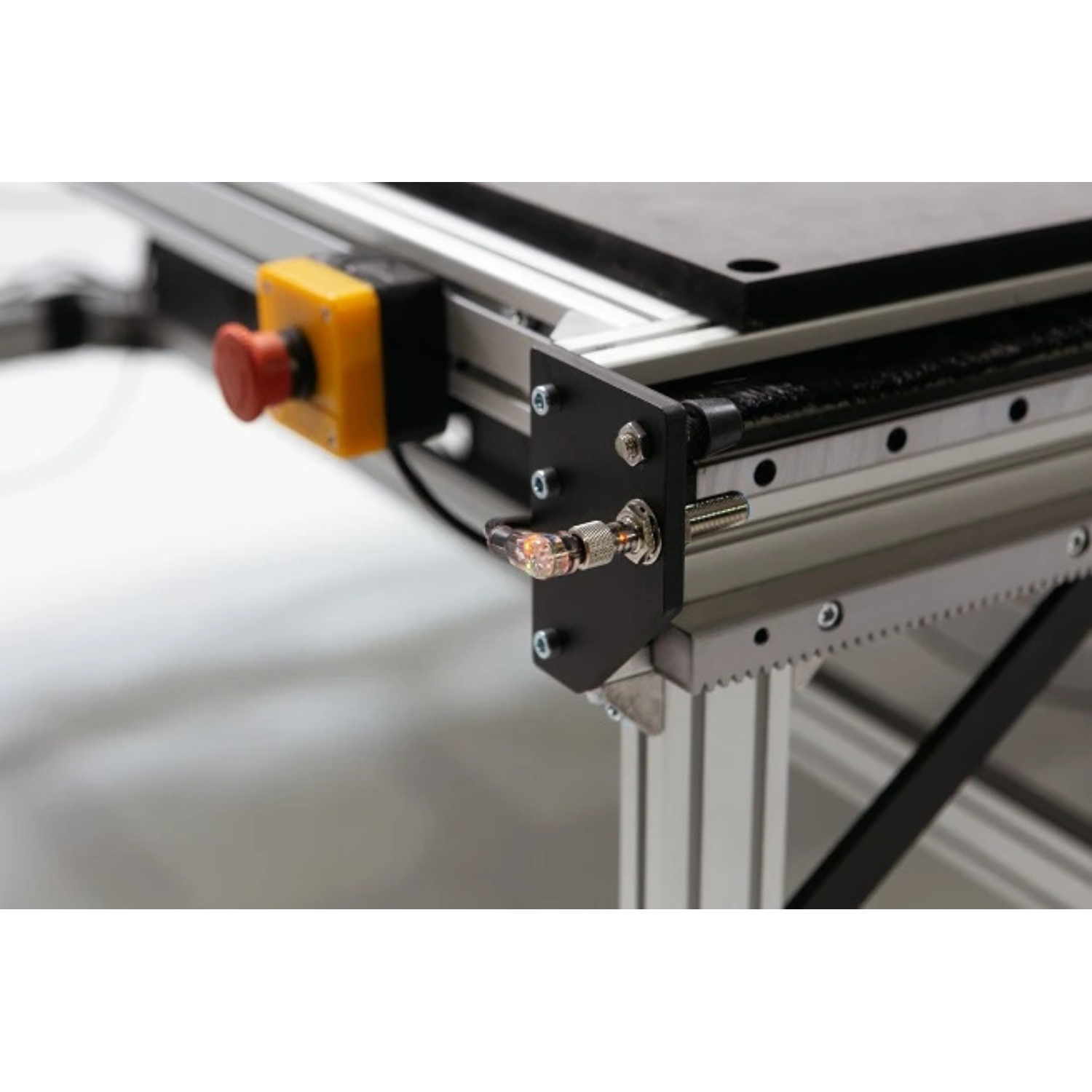

| Endschalter | Induktive Sensoren (6x) |
| Werkzeuglängensensor | Touch-Pad mit Krokodilklemme |
| Controller | PlanetCNC Mk3/4 |
STEUERSOFTWARE | |
| PlanetCNC TNGv2 | Eingebetteter G-Code-Generator/-Editor Werkzeugweg-Visualisierung Import von Werkzeugwegen aus 2D-Dateien (dxf, png, ...) Erweiterte Bewegungsinterpolation Simulationsmodus Manueller Dateneingabemodus (MDI) Automatische Referenzierung und quadratisches Portal Automatische Werkzeuglängenmessung und -abtastung Vorschub- und Geschwindigkeitsüberschreibung Anpassbare Ansicht, Skripte und M-Codes |
| CAM-Kompatibilität | Kompatibel mit allen auf dem Markt erhältlichen CAM-Programmen. (z.B. Fusion360) |
SICHERHEIT | |
| Spindel | DI-Spindeln werden automatisch angehalten, wenn ein Not-Aus-Schalter gedrückt wird oder ein Fräsprogramm beendet ist. Dadurch wird die Zeit, in der sich ein scharfer Fräser dreht, auf ein Minimum begrenzt. |
Hersteller
MEKANIKA
Chaussée de Mons 1281
1070 Anderlecht
Chaussée de Mons 1281
1070 Anderlecht
6E5Jefbt4E6t416J
ArtNr.
MEK-FAB
