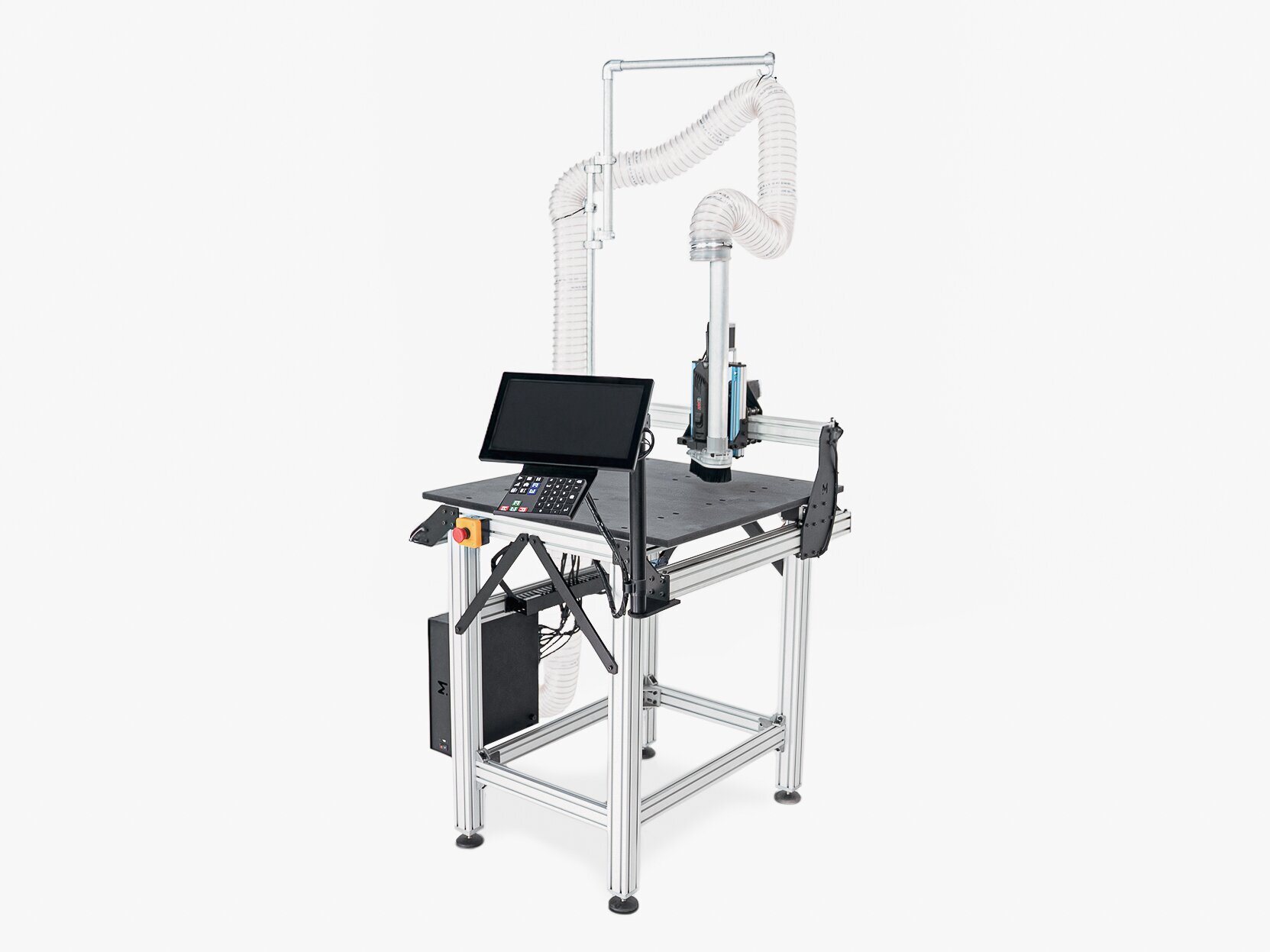

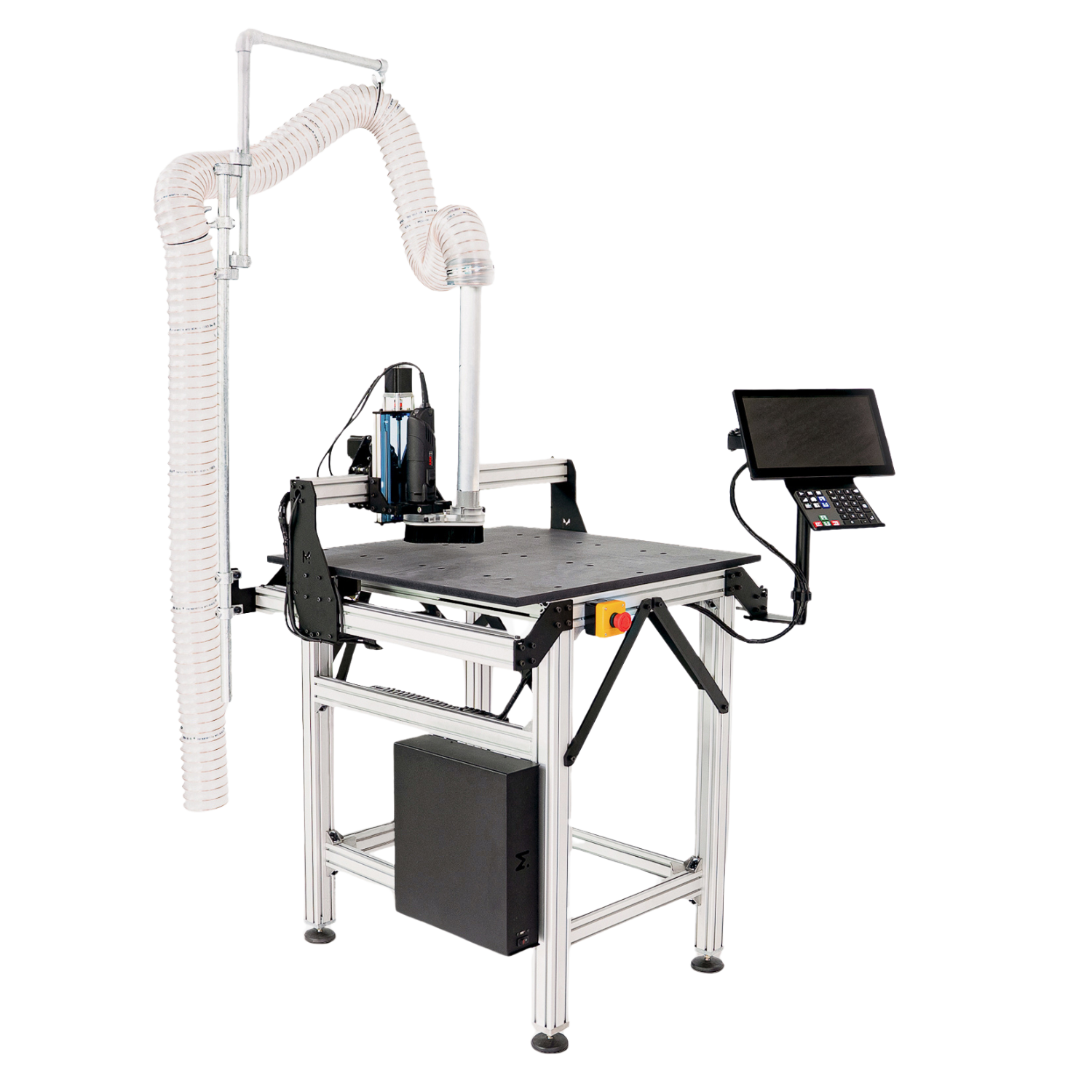

Evo S - Smart Pack
Evo S - Smart Pack
Dieses Paket enthält:
- 1x Evo S - Kit
- 1x Spoilerboard S - Kit
- 1x Staubauffang-Set
- 1x 1400 Watt AMB Spindel DI (softwaregesteuert)
- 1x 13-Zoll-Display mit Touchscreen und Tastatur

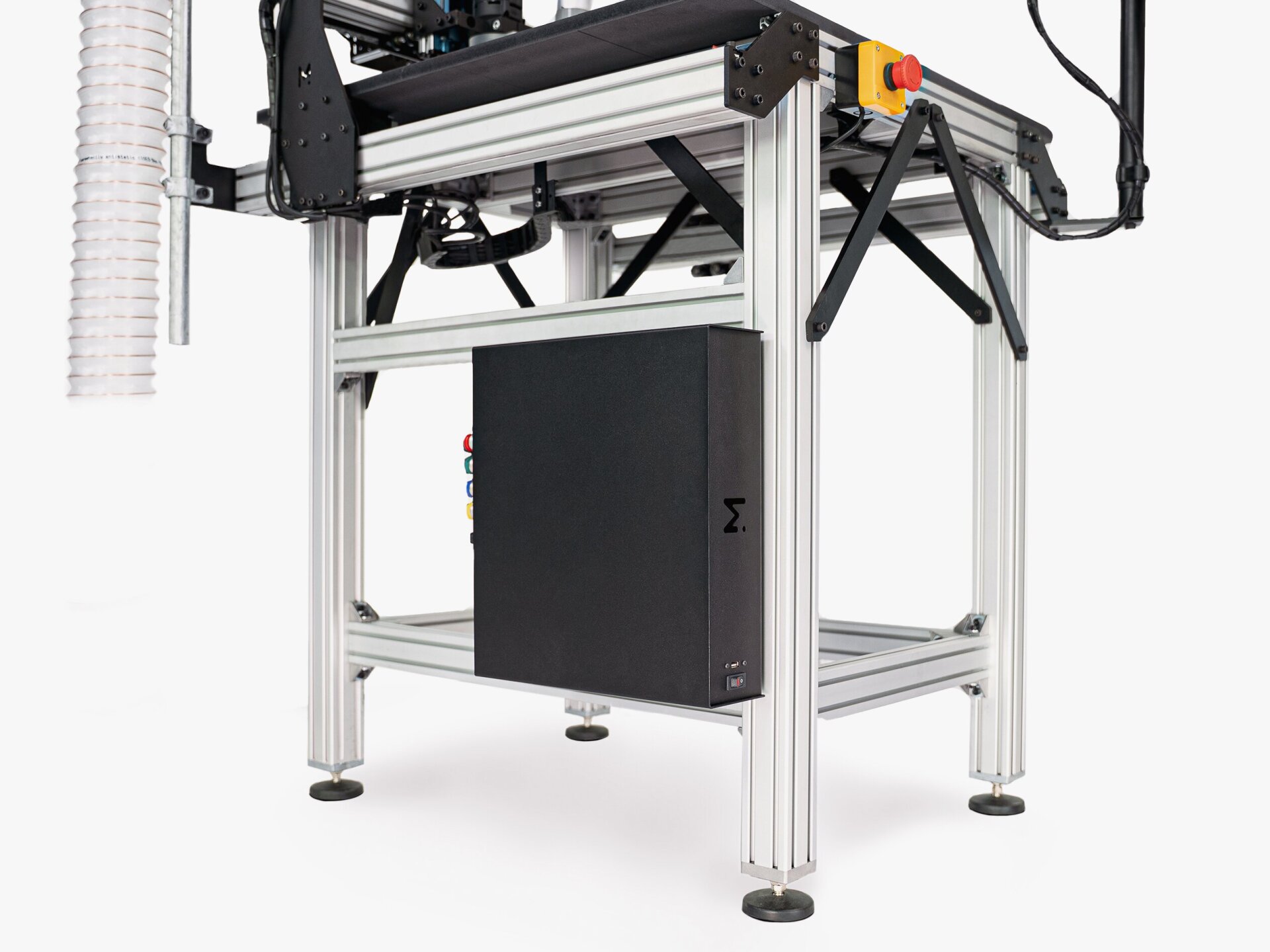

- 1x Aufstelltisch S - Kit
- 1x Schaftfräser - Kit
| Mit der Evo erhalten Sie eine vielseitige CNC-Fräse, mit der Sie verschiedene Materialien bearbeiten können. Sie ist schnell und einfach zu bedienen und somit die perfekte Wahl für Hobbyisten und den gelegentlichen professionellen Einsatz. Gesamtabmessungen:
TECHNISCHE DATEN EVO - Serie | |
GRÖßE & LEISTUNG | |
| Arbeitsbereich | 630 x 630 mm bis 1030 x 1030 mm |
| Gesamte Größe | 850 x 850 x 650 mm bis 1250 x 1250 x 650 mm |
| Durchgangshöhe Z | 100 mm - maximale Distanz zwischen Maschine und Z-Wagen 45mm - maximale Werkstück Dicke welche mit Mekanika Opferplatte komplett geschnitten werden kann |
| max. Verfahrgeschw. | 20000 mm/min |
| Gewicht | S - 37 kg / M - 42 kg / L - 48 kg |
| Stromverbrauch | 1x 230 VAC (max. Leistung: 200 W ohne Spindel) |
MECHANIK | |
| Struktur | Stahlplatten (6 mm) Aluminiumprofile (30 x 60 mm und 60 x 60 mm) |
| Linearführungssystem | V-slot Räder |
| X- und Y-Achse | Stahlverstärkte PU GT2-Riemen GT2 20T 6mm Riemenscheiben |
| Z-Achse | T8 Trapezgewindespindel Anti-Backlash-Mutter |
| Spindel | 1050W oder 1400W DI (softwaregesteuert) |
ELEKTRONIK | |
| Motoren | Nema23, 2A (4x) |
| Treiber | 24 VDC, 2.5 A |
| Verbauter Computer | RAspberry Pi 4 - 2 GB RAM |
| Anschlüsse | 3x USB 1x Ethernet 1x HDMI |
| Steckverbinder | Neutrik XLR (Steppermotoren & Sensoren) GX12 (Z-Sonde und Not-Aus) |
| Schnittstelleneinheit | 7" TFT IPS kapazitiver Touchscreen benutzerdefinierte Bluetooth-Tastatur |
| Konnektivität | WiFi (2.4 GHz und 5.0 GHz IEEE 802.11ac) Bluetooth (5.0) Gigabit Ethernet |
| Endschalter | Hochpräzisions-Mikroschalter (4x) |
| Werkzeuglängensensor | Touch-Pad mit Krokodilklemme |
| Controller | PlanetCNC Mk3/4 |
STEUERSOFTWARE | |
| PlanetCNC TNGv2 | Eingebetteter G-Code-Generator/-Editor Werkzeugweg-Visualisierung Import von Werkzeugwegen aus 2D-Dateien (dxf, png, ...) Erweiterte Bewegungsinterpolation Simulationsmodus Manueller Dateneingabemodus (MDI) Automatische Referenzierung und quadratisches Portal Automatische Werkzeuglängenmessung und -abtastung Vorschub- und Geschwindigkeitsüberschreibung Anpassbare Ansicht, Skripte und M-Codes |
| CAM-Kompatibilität | Kompatibel mit allen auf dem Markt erhältlichen CAM-Programmen. (z.B. Fusion360) |
SICHERHEIT | |
| Spindel | DI-Spindeln werden automatisch angehalten, wenn ein Not-Aus-Schalter gedrückt wird oder ein Fräsprogramm beendet ist. Dadurch wird die Zeit, in der sich ein scharfer Fräser dreht, auf ein Minimum begrenzt. DI-Spindeln sind optionale Produkte |
| Gehäuse | Das Gehäuse bietet rund um die CNC eine sichere Umgebung, in die nichts eindringen kann, während die CNC läuft. Die Türen werden überwacht und ihr Öffnen führt automatisch zu einem Notstopp der Maschine und der DI-Spindel. Das Gehäuse ist ein optionales Produkt. |
Hersteller
MEKANIKA
Chaussée de Mons 1281
1070 Anderlecht
Chaussée de Mons 1281
1070 Anderlecht
@vT3ZJ-CNv@CNB@3
ArtNr.
MEK-ES-SM
